브롬톤 QR 프런트 및 리어 장착! (feat. 브롬톤 경량화)

안녕하세요, 미니벨로 자덕 '노하우어'입니다!

미니벨로 매니아로서 각종 삽질과정과 수리, 정비, 튜닝과정을 연재하고 있습니다.



요번 시리즈는 브롬톤 블랙에디션 터키시그린을 베이스로 한 브롬톤 경량화 튜닝기 입니다. ^^
브롬톤 터키시그린을 신차로 구매하여 전 튜닝과정을 시리즈로 포스팅하고 있습니다.

브롬톤 튜닝시리즈가 있고, 브롬톤 경량화 시리즈가 있으며, 브롬톤 외장화 시리즈가 있습니다.

브롬톤 외장7단 시리즈는 참고로 이미 완결하였습니다 ;)



또한 앞으로 브롬톤 관련 다양한 튜닝기 및 리뷰들이 꾸준히 올라갈 예정이니 기대해주세요!  ;)

p.s. 제 블로그의 목표는 제가 빡세게 조사하고 정리한 정보를 여러분들에게 깔끔하게! 한방에! 전달하는 것입니다.

---

[ 브롬톤 QR 교체 완료 후기 ]

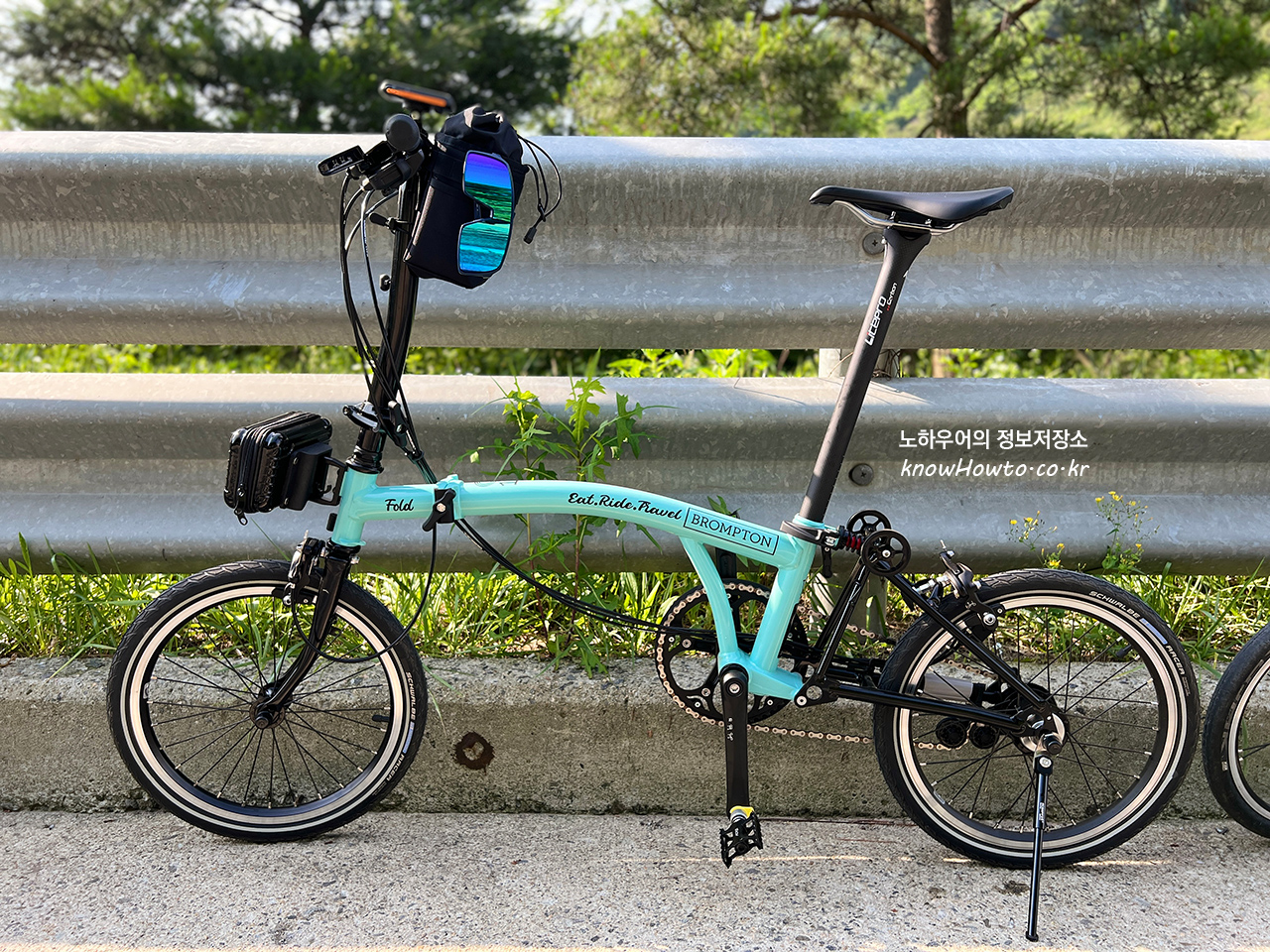

사실 브롬톤은 프런트휠, 리어휠에 모두 너트가 적용되어져 있죠. (아래는 브롬톤 순정6단 터키시그린 블랙에디션)

제가 구매 후 하오고개 테스트라이딩 갔을 때 찍은 사진입니다.

문제는 이렇게 너트가 적용되어져 있으면 라이딩 도중 펑크시 처리가 어렵습니다.

너트를 풀어야 하는데 너프 풀 렌치도 따로 가지고 다녀야 하고요.

보통 육각렌치는 가지고 다니지만 10mm 렌치는 잘 안가지고 다니죠 ㅠ

그래서, 전 휠셋을 앞.뒤 모두 교체하였고, 아래와 같이 브롬톤 외장7단 튜닝을 진행하였습니다.

https://knowhowto.co.kr/297

브롬톤 외장7단 튜닝(5) - 성능, 라이딩 후기



그리고, 프런트QR은 바로 적용하였는데 리어QR의 경우 맞는 사이즈를 찾지 못해 오래 헤메었습니다 ㅠ



하지만 마침내 브롬톤 프런트QR, 리어QR을 모두 적용한 사진입니다. (브롬바라기님 감사합니다!)

매우 깔끔하고 예쁘죠!

휠을 아주 손쉽게 탈거 및 장착할 수 있다는 점은 크나큰 매력입니다~

리어휠 QR적용. 브롬톤 순정 리어 112mm 상태에서 외장7단 적용 및 1mm 와셔를 양쪽에 2개씩 넣은 상태.

와셔를 삽입하여 리어폭이 112mm가 아닌 116mm.

각자의 상황과 환경에 따라 리어 폭이 112mm ~ 135mm 까지 다양하므로 확인 후 진행 필요!

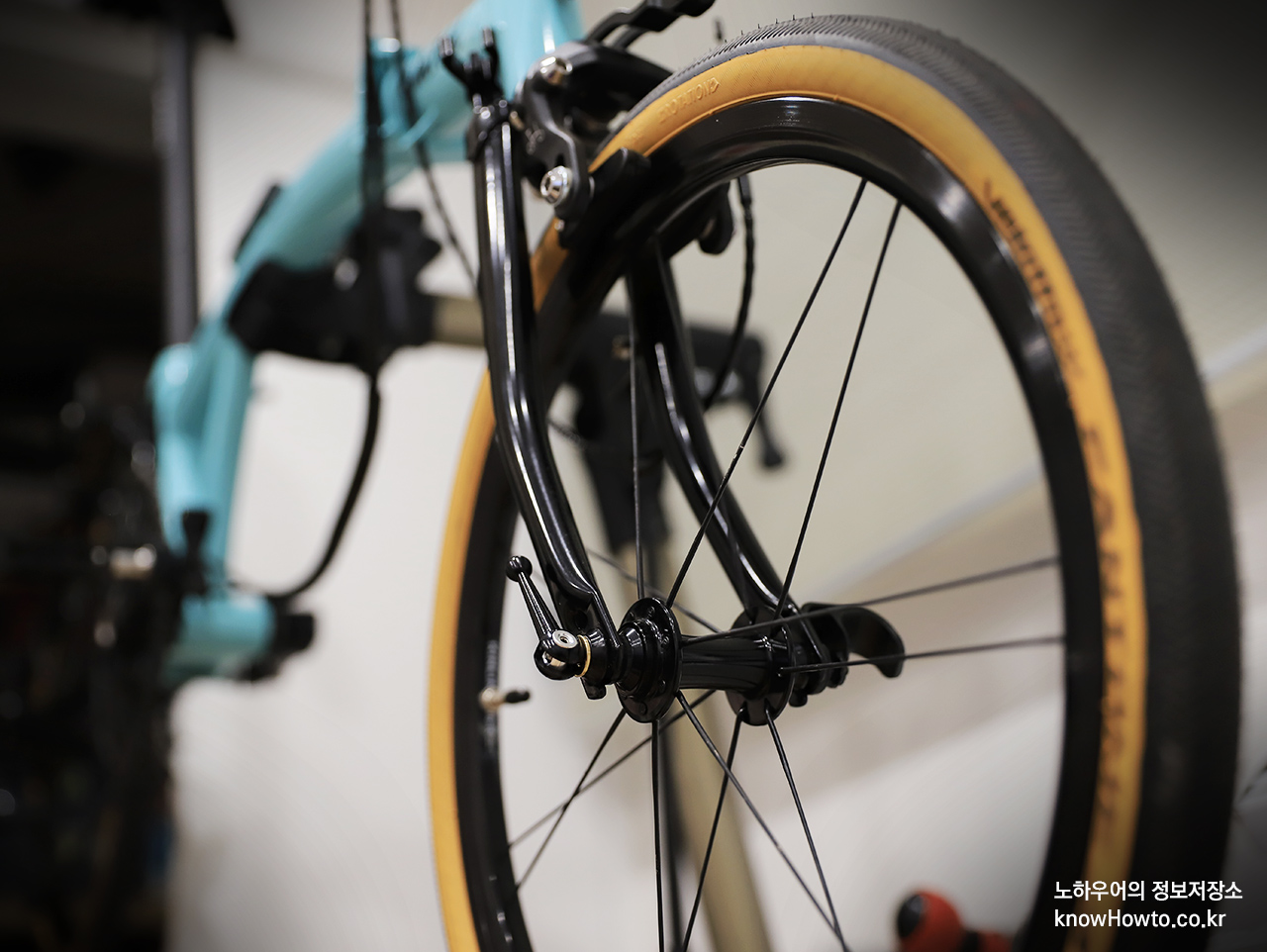

프런트휠 QR적용. 74mm 보편적인 QR을 사서 꽃으면 끝!

그래서, 프런트휠 QR적용사례는 너무나도 많죠~~~

---

[ 브롬톤용 QR 종류 ]

1-1. 브롬톤 프런트 QR

프런트휠 QR은 비교적 찾는 것도, 구매도 쉽습니다.

미니벨로에 일반적으로 많이 사용하는 74mm QR을 구매하시면 되기 때문입니다.

물론 순정상태로 QR을 바로 장착은 어렵고, 외장화용 휠셋을 구매하셔야 합니다.

브롬톤 프런트 QR 예시1



프런트만 바꾸기를 원하실 경우 위와 같이 1개로 된 프런트 only QR을 구매하시면 됩니다.

브롬톤 외장화를 하지 않으실 경우, 리어에는 QR적용이 어렵기 때문에 이럴 때 프런트휠만 교체하시고 (프런트는 교체가 매우 쉽습니다!) 프런트 QR만 적용하시면 됩니다.



제품 구매 링크: https://s.click.aliexpress.com/e/_DBOwtgn

33.99US $ |Titanium Front Skewers Quick Release For Brompton 3sixty Bmx Bike Hex 74mm Bicycle Slow Release Qr Skewer - Bicycle Q



1-2. 브롬톤 프런트 QR

혹은 아래와 같이 앞뒤 세트로 된 QR레버를 구매하셔서 Front만 사용하시고 Rear는 다른 자전거에 사용하셔도 됩니다.

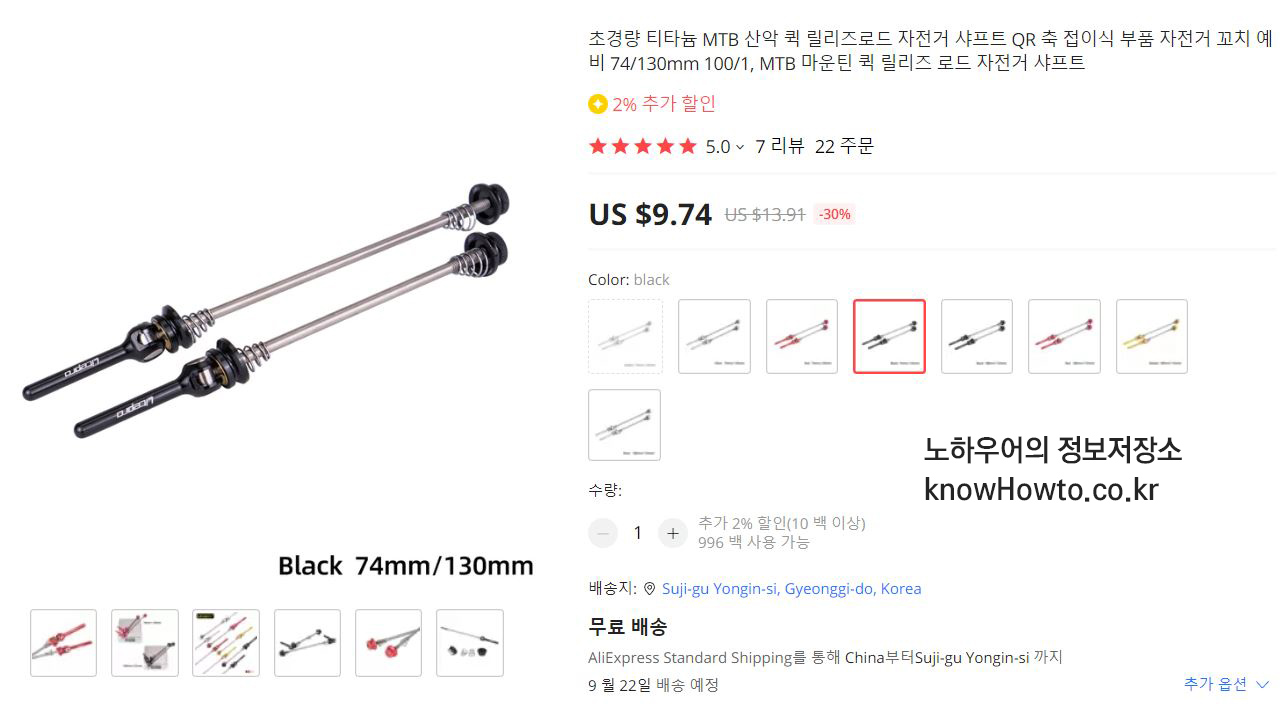

브롬톤 프런트 QR 예시2



저는 하나짜리도 사보고, 세트로 된 것도 사보고, 궁금해서 테스트 할 겸 삽질을 많이 했습니다.

제품 구매 링크: https://s.click.aliexpress.com/e/_DDDWilV

9.6US $ 31% OFF|Ultralight Titanium Mtb Mountain Quick Release Rod Road Bike Shaft Qr Axis Folding Parts For Bicycle Skewer Spar



2-1. 브롬톤 리어 QR

아래는 제가 브롬톤 리어QR을 애타게 검색하고 찾아헤멜 때 브롬동 냥냥집사님께서 알려주신 제품입니다.

QR레버타입은 아니지만 그래도 평소에 늘 가지고 다니는 육각렌치로 조일 수 있는 브롬톤용 113mm QR 입니다.

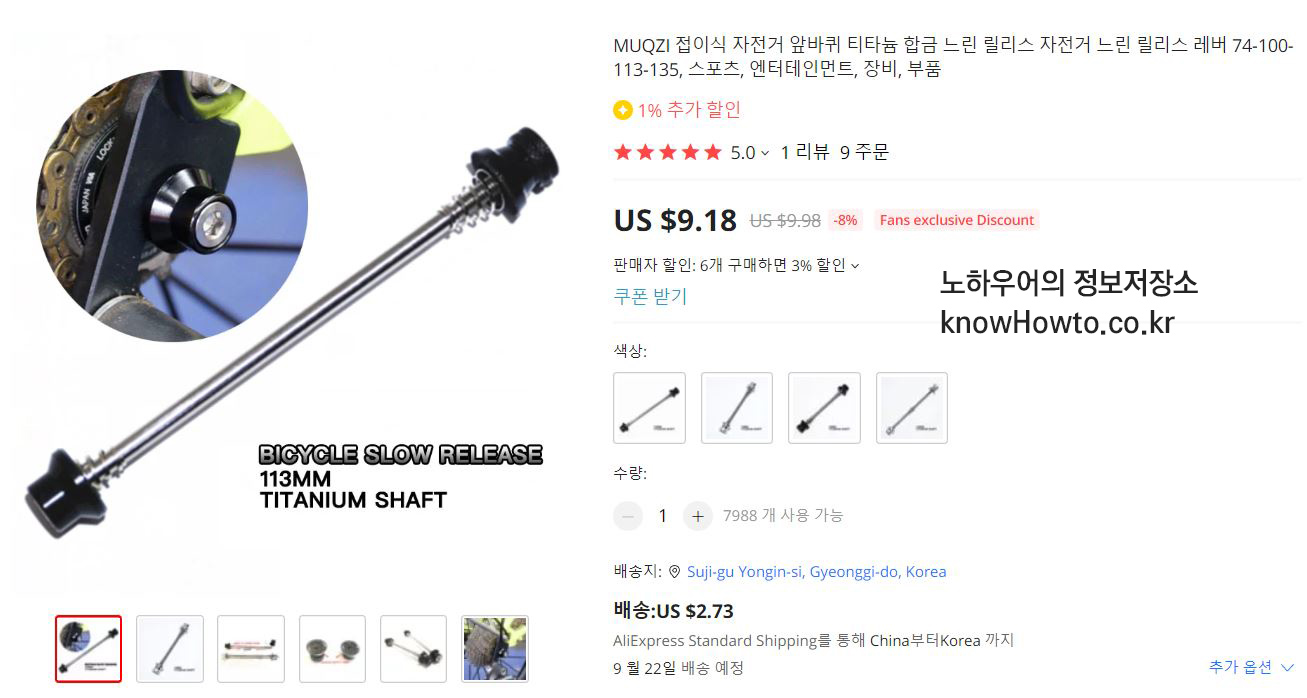

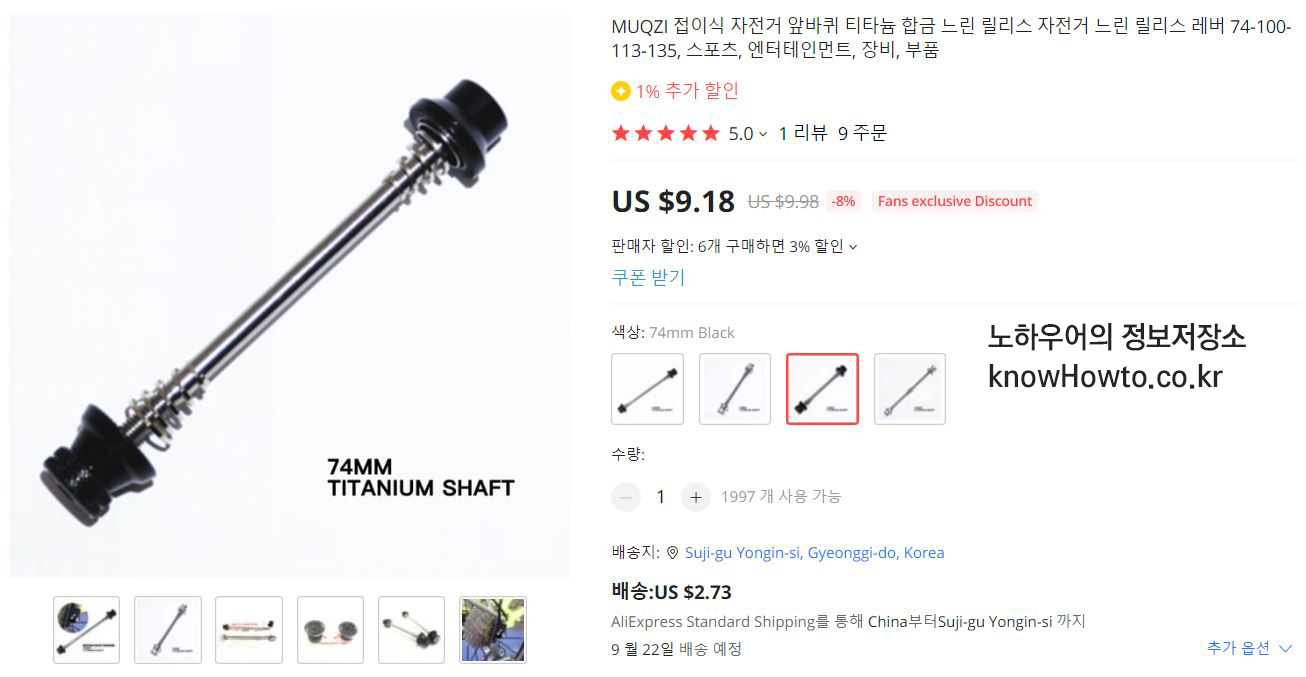

브롬톤 리어 QR 예시1

제품 구매 링크 : https://s.click.aliexpress.com/e/_DBE8omP

9.28US $ 7% OFF|MUQZI Fold Bicycle Front Wheel Titanium Alloy Slow Release Bicycle Slow Release Lever 74 100 113 135|Bicycle Hub



2-2. 브롬톤 리어 QR

아래와 같은 타입의 제품도 있습니다.

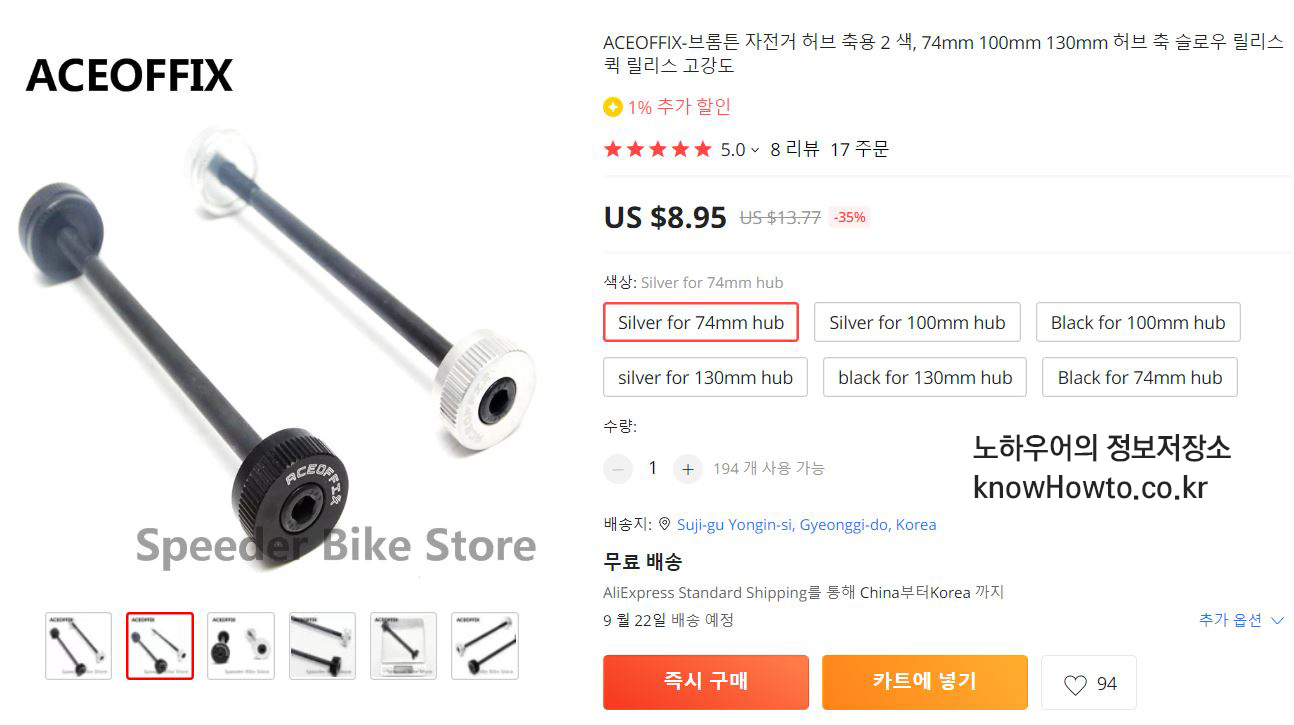

브롬톤 리어 QR 예시2

제품 구매 링크: https://s.click.aliexpress.com/e/_DdN3D4f

8.95US $ |Aceoffix 74mm 100mm Hub Axis for Folding Bike Quick Release High Strengthfor brompton|Bicycle Hubs| - AliExpress



3. 커스텀을 위한 브롬톤 리어 QR 엑슬

아래와 같이 QR 엑슬을 자신의 리어폭에 맞게 구입하여 QR 엑슬을 교체하는 방법도 있습니다.

QR엑슬을 교체하는 방법은 브롬동 브롬바라기님께서 친절하게 알려주셔서 아주 쉽게 작업했습니다.

이자리를 빌어 감사의 말씀을 다시 한번 전합니다!

엑슬 교체방법은 맨 아래에 상세히 사진과 함께 적어두었으니 필요하신 분은 참고하세요!

브롬톤 리어 QR 예시3

---

[ 브롬톤 프런트 QR, 티타늄 (feat. 경량화) ]

프런트휠 QR은 74mm 티타늄 QR로 골랐습니다.

이번에 브롬톤 튜닝을 하면서는 비용을 더 지출하더라도 한번에 제대로 가자는 생각으로 경량화 부품을 꽤 많이 사용했습니다.

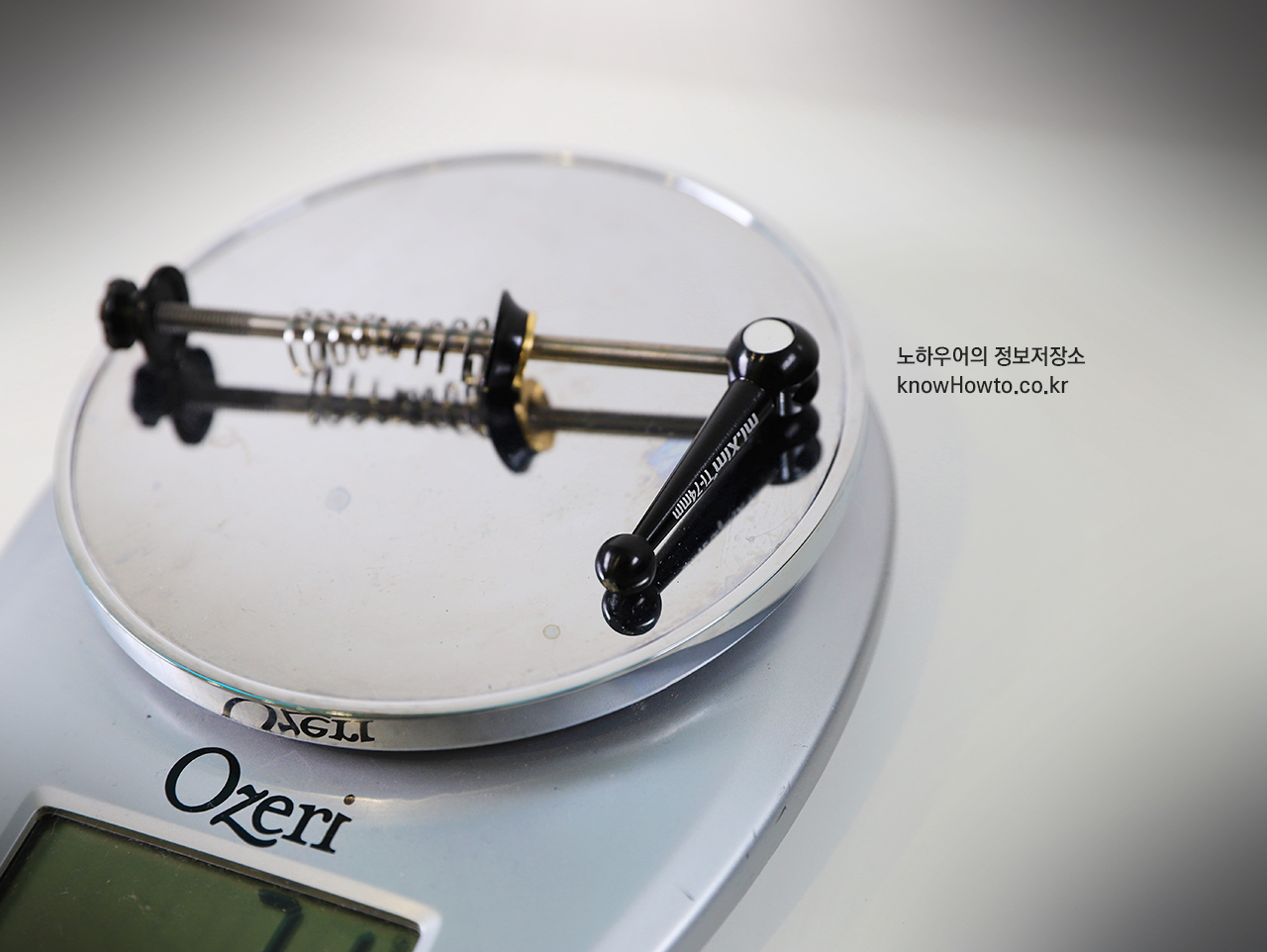

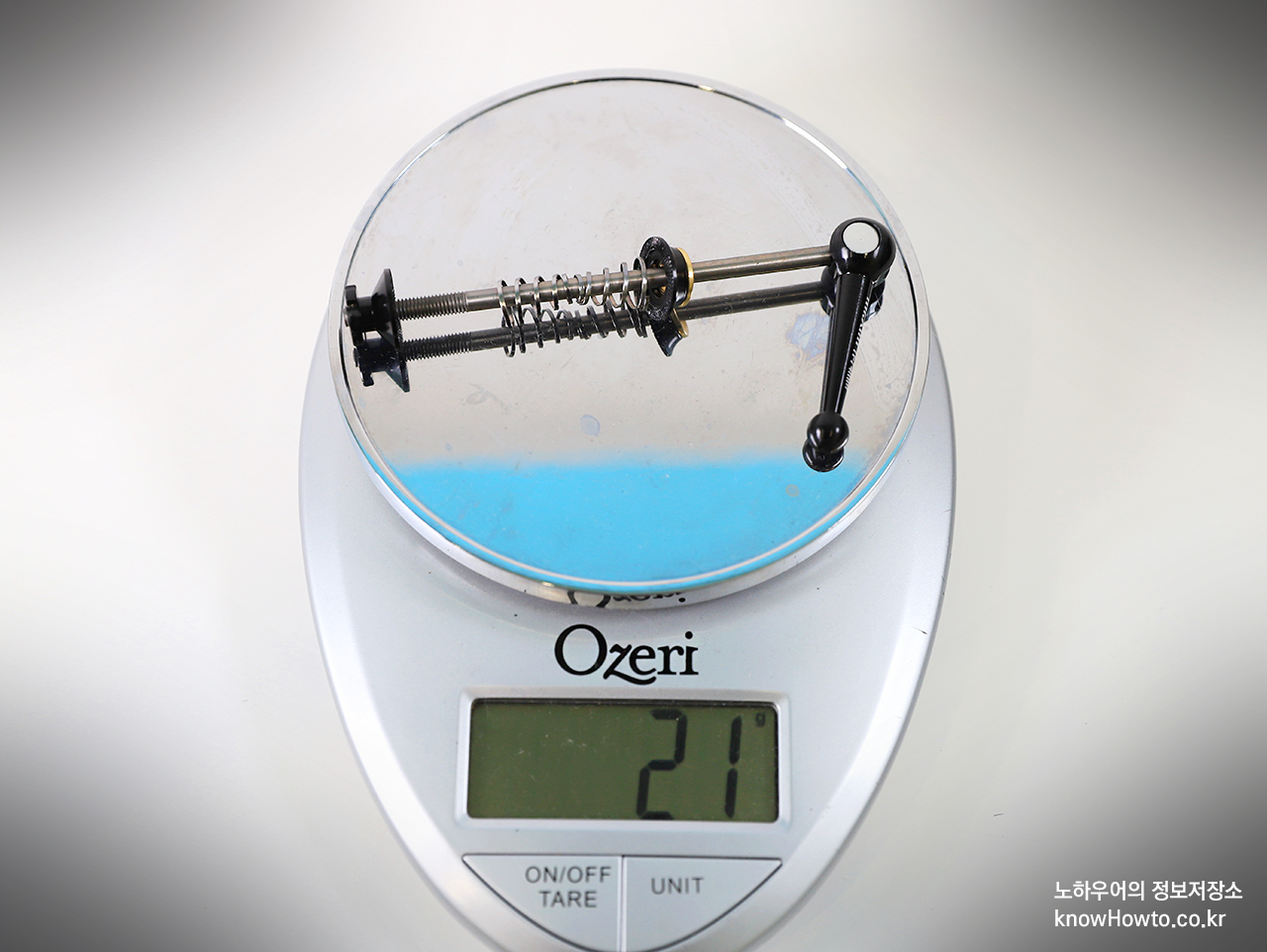

브롬톤 티타늄 QR레버의 무게를 재보니 21g 입니다.

브롬톤 리어 티탄QR 21g

브롬톤 리어 티탄QR 21g

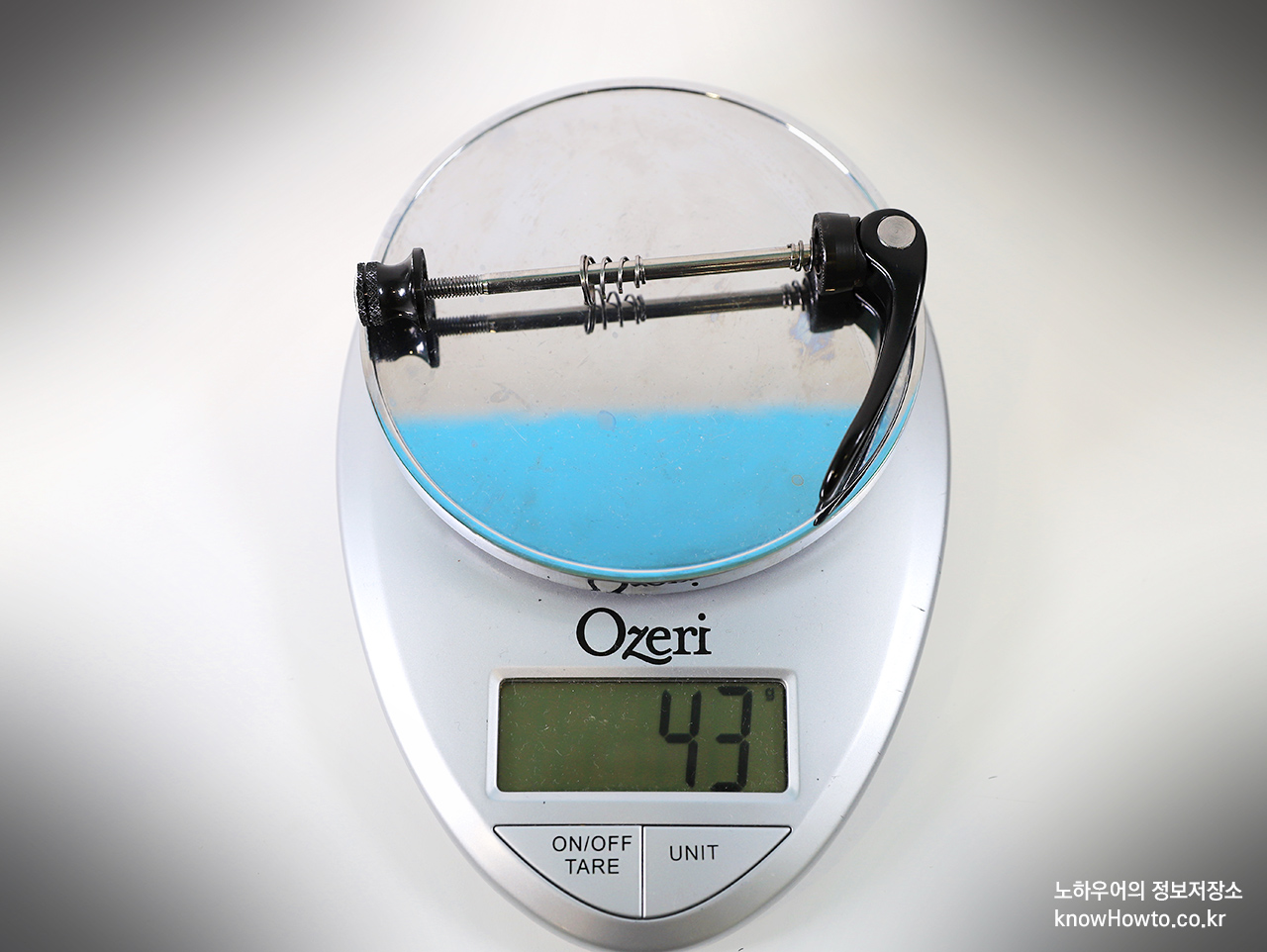

제가 가지고 있는 알루미늄 QR 레버의 무게를 재보니 43g 입니다.

프런트QR에서 22g 감량이네요.

브롬톤 리어 QR 43g



사실 미니벨로 튜닝에서 가장 중요한 것 중 하나는 컨셉을 잘 잡는 것 이라고 생각합니다.

저는 경량화, 외장화, Beautify 컨셉을 잡았기 때문에 이렇게 가는 것이고

경량화가 굳이 필요없으시면 알루미늄QR도 성능은 충분합니다.



그리고, 22g 경량화... 자잘한 경량화 신경 안쓰실거면 비추입니다.

그러나, 제대로 경량화 하시려면 이런 20g들이 모여 100g, 200g이 되고 결국 1kg이 됩니다.

6~8kg대 브롬톤을 만들기 위해서는 이러한 작업이 필수입니다.

---

[ 브롬톤 리어 QR, 티타늄 (feat. 경량화) ]

리어휠 QR은 길이를 잘 측정하셔야 합니다.

제 경우 아래와 같이 체결하였습니다.

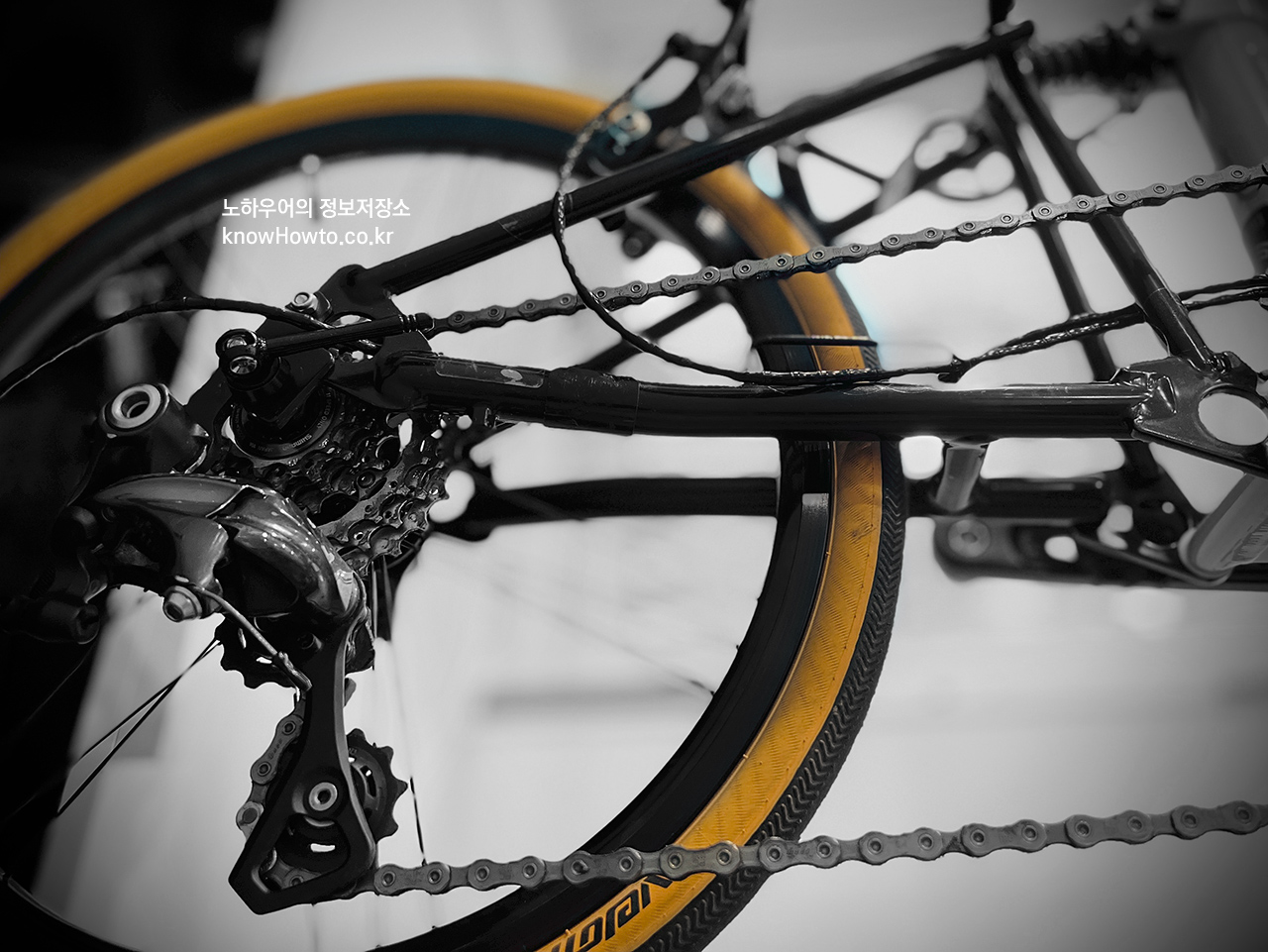

노하우어 브롬톤 외장7단 리어 QR레버 적용



이 때 브롬톤 리어 QR 적용을 위한 길이를 잴 때 간과하기 쉬운 부분이, 리어확장 여부, 리어휠에 와셔 장착 여부, 킥스텐드 장착 여부 등입니다. (저도 사실 처음에 실수했습니다 ㅠㅠ)

예를 들어, 리어폭이 순정 112mm라고 하더라도 킥스텐드를 장착하셨다면 112mm QR로 길이가 부족할 수 있습니다.

이 경우, 킥스텐드 장착폭을 2mm정도 감안하셔야 합니다.



제 경우에는 휠 양쪽에 와셔를 2개씩 장착했고, 킥스텐드까지 달았기 때문에 폭이 112mm가 아니라, 약 116~118mm가 나왔습니다.

그래서, 이러한 폭을 가진 QR 엑슬을 구할 수가 없었고. 브롬동에 도움요청을 했는데, 감사하게도 브롬바라기님께서 QR엑슬을 나눔해 주셨습니다!!! (진심으로 다시 한번 감사드립니다~~)



QR엑슬은 아래와 같이 길이에 맞는 것을 구매하셔서 엑슬만 교체하셔도 됩니다.

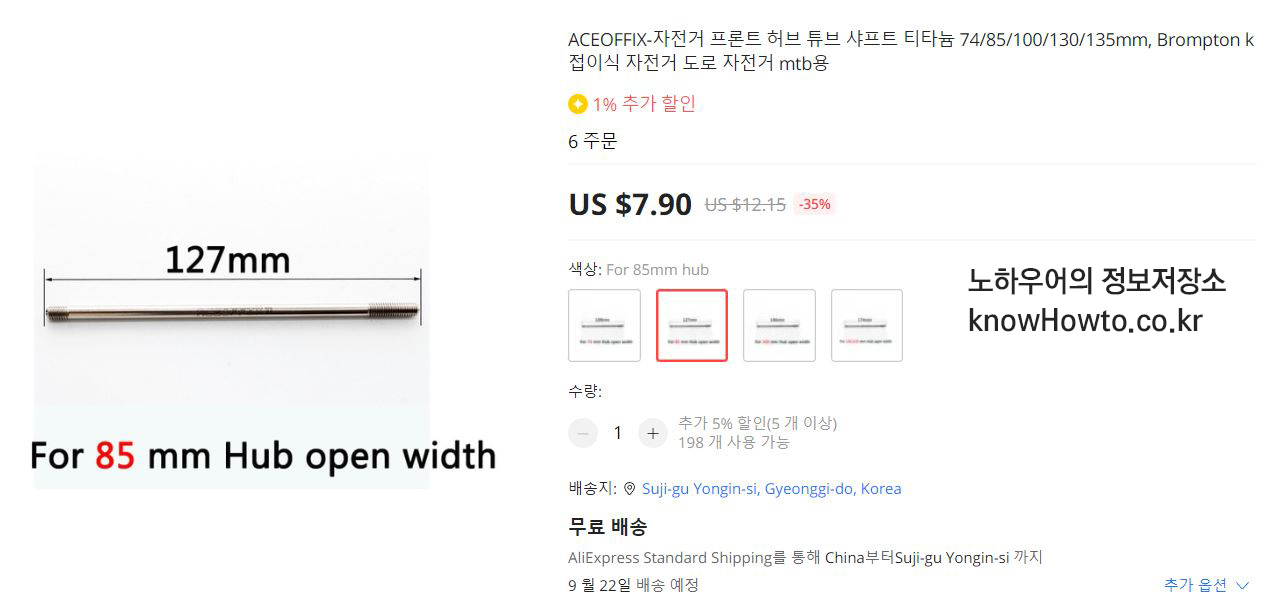

브롬톤용 QR 엑슬 예시



혹은 기성품인 130mm나 135mm 리어휠용 QR을 구매하셔서 자르시면 되는데, 이 때 다이스를 추가로 내주어야 합니다. (나사산 같은것 : 숫나사산은 다이스, 암나사산은 탭. 챈스님이 알려주셨습니다 ^^)

그래서 공구도 별도로 필요하고 귀찮은 작업인데... 다이스 공구를 살 뻔 했는데 브롬바라기님이 살려주셨네요~

감사함으로 데칼을 만들어 보내드렸습니다 ^^



아무튼 이러한 작업이 귀찮으신 분들은 공방으로 가시면 됩니다!!

커스텀으로 작업해주는 벙x, 케이x 등에 방문하시면 되니 참고하세요~~

---

[ 브롬톤 리어 QR 커스텀 작업 ]

제 리어휠 허브 폭은 완전 특이한 케이스라 커스텀 작업이 필요했습니다.

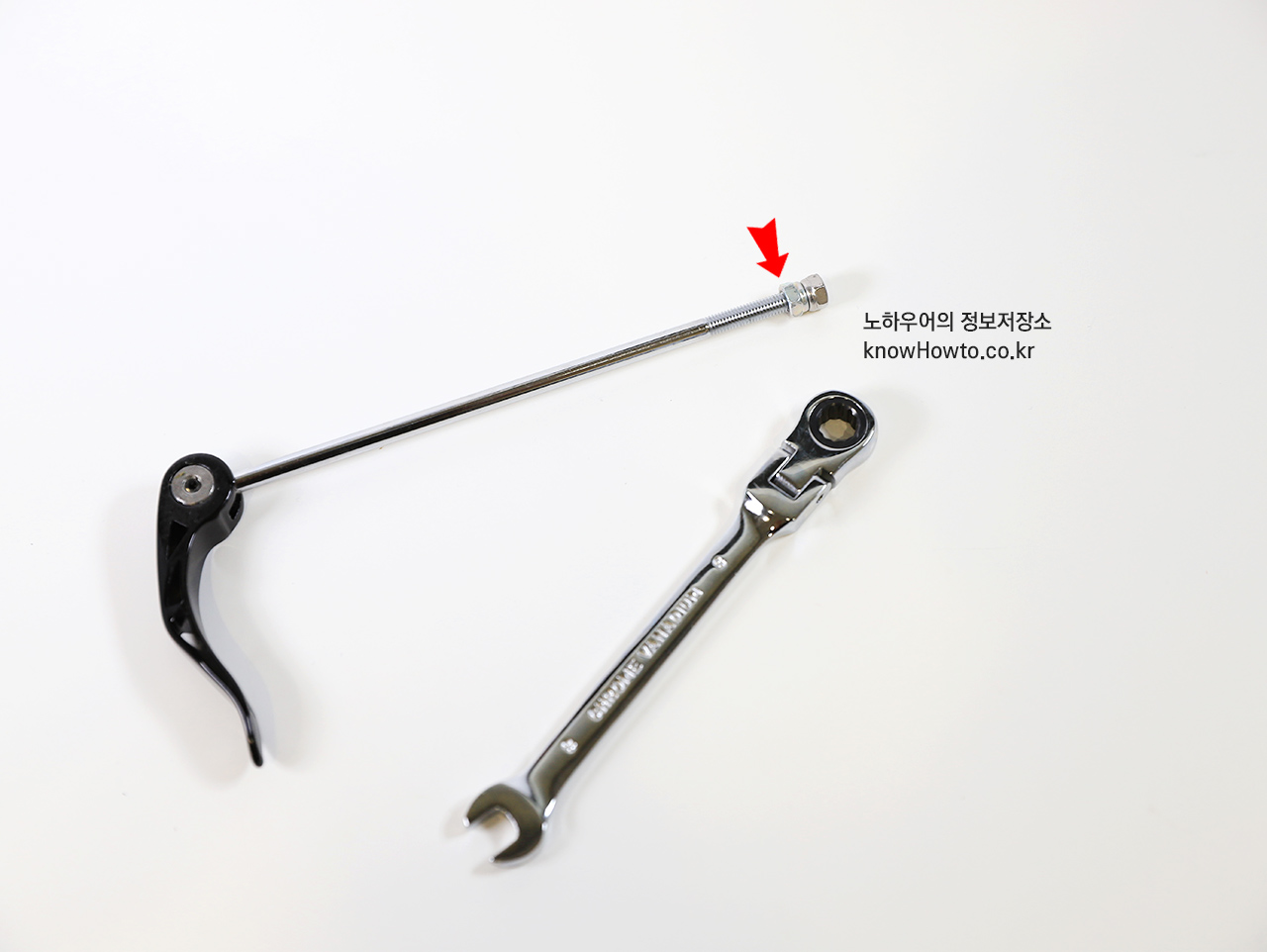

1. 아래 사진과 같이 기존 QR에 너트를 2개 체결합니다.

브롬톤 리어 QR 커스텀

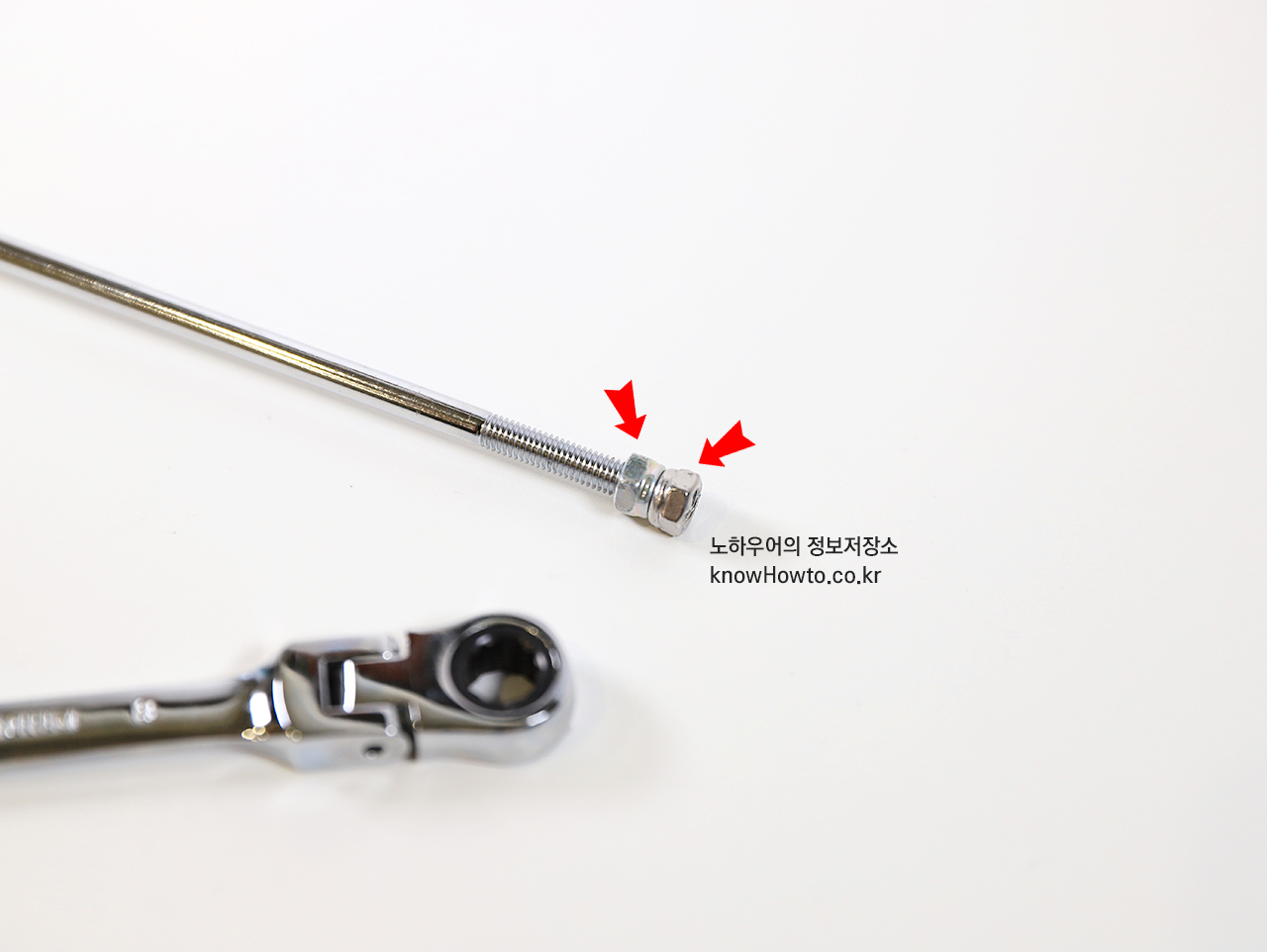

2. 자세히 보면 아래와 같습니다.

바깥쪽 너트가 안쪽 너트가 밀리지 않게 잡아주는 역할을 해야하므로 2개 너트가 꽉 물리도록 체결합니다.

브롬톤 리어 QR 커스텀

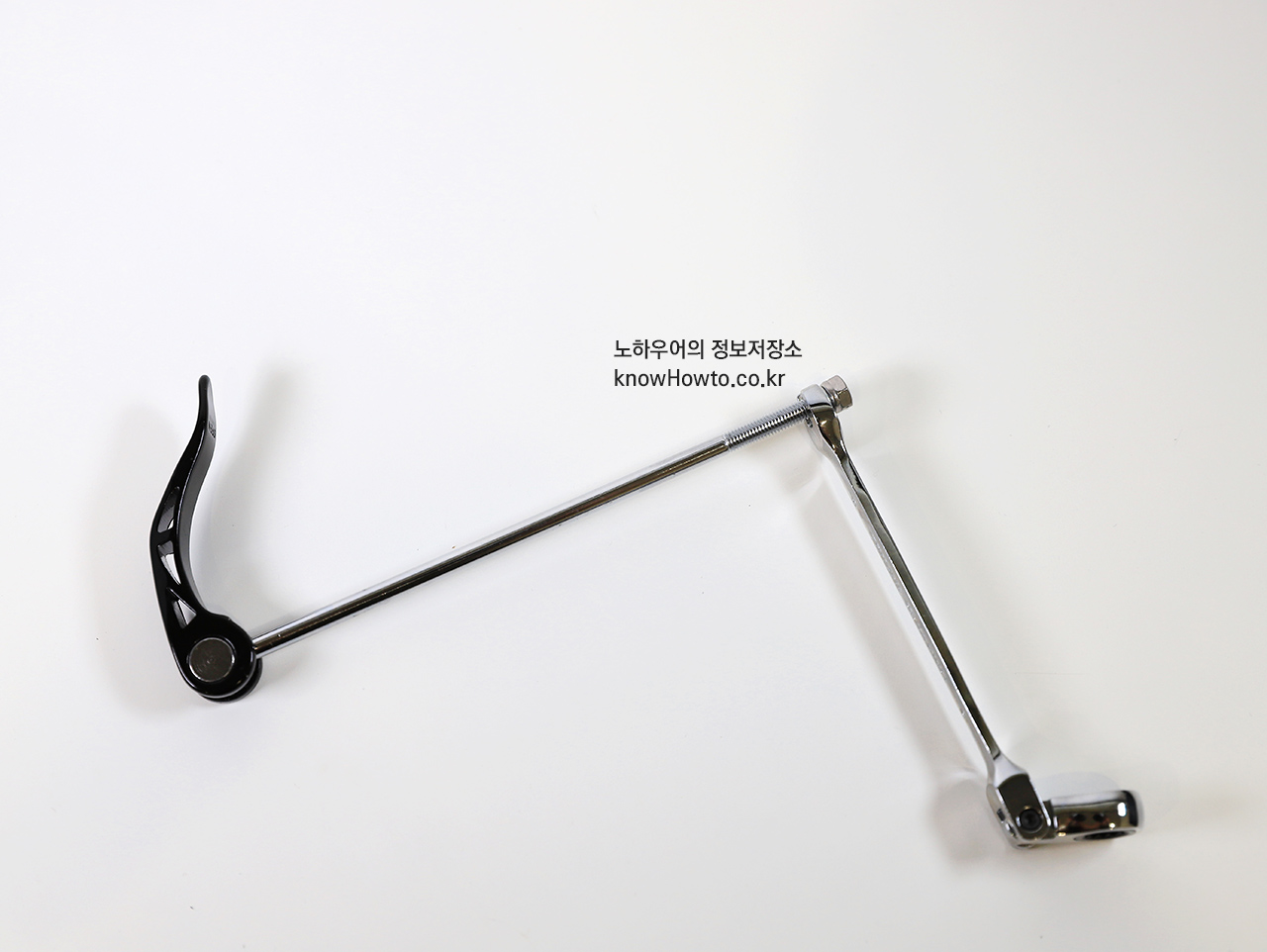

3. 안쪽 너트를 렌치로 물고, QR레버와 반대방향으로 QR엑슬이 풀리도록 돌립니다.

각각의 축이 90도를 이루고 있어 힘을 잘 받게 되며, 어렵지 않게 힘을 꽉 주면 풀 수 있습니다.

이렇게 풀고 나면 내가 원하는 길이의 엑슬을 장착하면 됩니다!

브롬톤 리어 QR 커스텀



---

브롬톤 튜닝, 리어 허브 QR레버 장착



오늘도 나만의 브롬톤을 만들어가며~~

이렇게 나에게 맞게 꾸며가는 것이 라이딩 외에 느낄 수 있는 또 다른 행복이 아닐까 합니다. ^^





브롬톤 티탄 캐리어블럭 프런트랙. 16만 (https://link.coupang.com/a/xYvXx)

초경량 티타늄 자전거 가방 프론트 랙 합금 랙 브롬톤 자전거에 적합 약 240g

지요 자전거 휴대용 공구세트. 1.4만 (https://link.coupang.com/a/xYwTm)

지요 자전거 공구세트 13종 멀티툴 휴대용

바이크샵 자전거 수리 휴대용 멀티툴. 9천원 (https://link.coupang.com/a/xYxiK)

바이크샵 자전거 수리 멀티툴

브롬톤 티타늄 E형 후크. 2.1만 (https://link.coupang.com/a/xYyB2)

Xzante Brompton 앞 바퀴 티타늄 E 후크 6G 용 자전거 초경량 전면 흙받이 E-Type

* 파트너스 활동으로 일정 수익을 기여받을 수 있습니다.



제 최애 샤방잔차인 브롬톤 블랙에디션 터키시그린의 미니벨로 튜닝기 Part IV가 시작되었고

집에 주문해놓은 파트가 잔뜩 쌓여있습니다.ㅋㅋㅋㅋㅋ

튜닝기는 계속 올리도록 하겠습니다~

도움이 되셨다면 좋아요, 궁금하신 점은 댓글 부탁드립니다~

더 좋은 정보로 또 찾아뵙겠습니다~! ;)

---
