티티카카 캐리어 블럭 설치 방법 및 주의점 삽질 후기 (2) 완결

by 노하우어 2021. 6. 3.

안녕하세요, 유용한 정보를 전해드리는 '노하우어'입니다!



올해 접이식 미니벨로  가성비가 좋은 티티카카를 새로 영입하고

꾸준히 자전거 용품을 구입하고 자전거 업그레이드를 하고 있는데요

조금씩 업그레이드 하는 과정을 리뷰로 모두 남기고 있습니다.



오늘은 제가 업그레이드 한 항목들 중 정말 진짜 가장 고생한

티티카카 플라이트 R9에 브롬톤 가방 & 자작 가방 달기 입니다.

자작 가방 제작 후기도 곧 별도 올라갑니다.



앞으로 계속 #내돈내산 후기 올라갈 예정이니 기대해 주세요   ;)





제 블로그의 목표는 제가 빡세게 조사하고 정리한 정보를
여러분들에게 깔끔하게! 한방에! 전달하는 것입니다.
오늘도 기대해 주세요~  ;)


[ 티티카카 플라이트 R9 - 브롬톤 캐리어 블럭 & 트리고 캐리어 블럭 설치 실패 ]

실패 과정과 왜 실패했는지는 이전 포스팅을 보시면 자세히 나와 있습니다.

https://knowhowto.tistory.com/209



다혼 티티카카 캐리어 블럭 호환성, 설치방법 및 주의 #내돈내산 삽질 후기 (1)

안녕하세요, 유용한 정보를 전해드리는 '노하우어'입니다! 올해 접이식 미니벨로 중 가성비가 좋은 티티카카를 새로 영입하고 꾸준히 자전거 용품을 구입하고 자전거 업그레이드를 하고 있는데

knowhowto.tistory.com





기본적으로는 아래와 같이 생긴 헤드튜브 모양을 정확히 확인하지 않고 제품을 주문했기 때문이었습니다.

(아직 주문 안하신 분, 가방 다시고 싶으신 분은 꼭 위에 글 먼저 확인하세요!!)

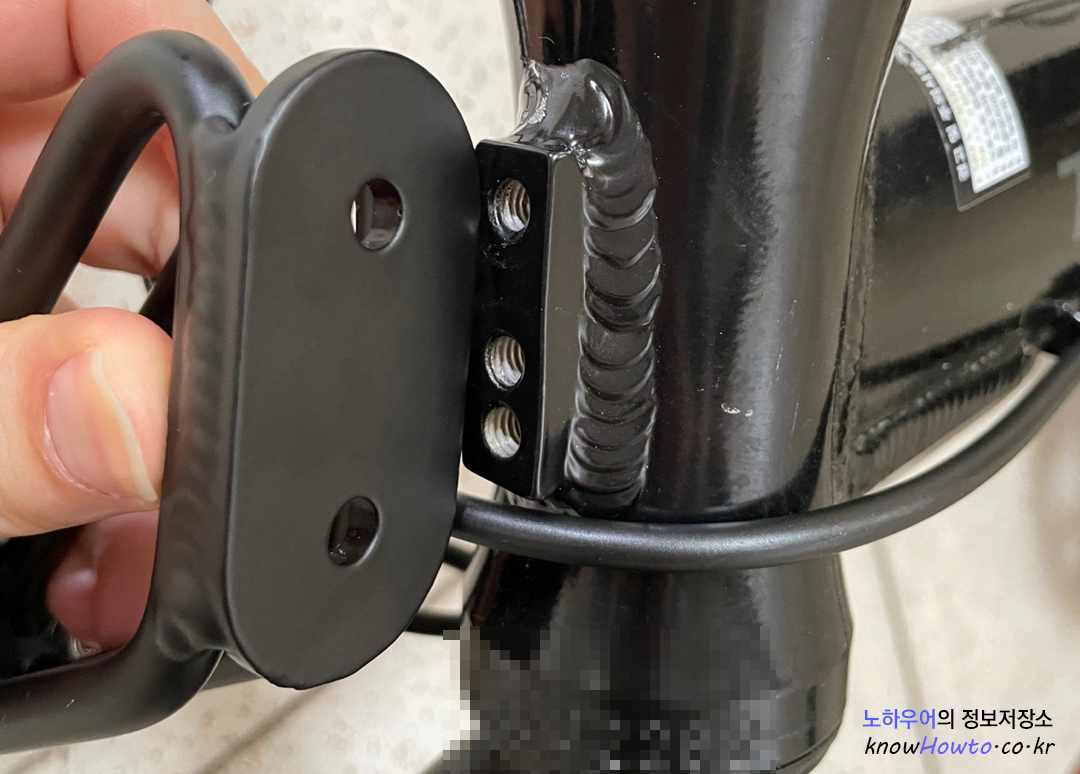

턴 러기지 트러스 구멍이 티티카카에 맞지 않음



결론! 본인 미니벨로의 헤드튜브 나사구멍을 잘 보고 제품을 선택하셔야 합니다!!






[ 티티카카 플라이트 R9 - 트리고 캐리어 블럭 가공 ]

결국 삽질을 충분히 완료한 후에, 제가 가야할 길을 알게 되었습니다.

완벽히 맞는 제품이 없으므로 가공을 해야 하는데

브롬톤 캐리어블럭으로 가공을 할 것이냐

트리고 캐리어블럭으로 가공을 할 것이냐는 것이죠.



고민끝에 트리고 캐리어블럭 중앙에 구멍을 뚫기로 결정했습니다.

왜냐하면 제 티티카카의 홀 간격은 상<->중이 15mm (16mm), 상<->하가 25mm 였기 때문이죠.

상단과 하단 홀 간격이 30mm였다면 뭐든 수월했을 것입니다 ㅎㅎ

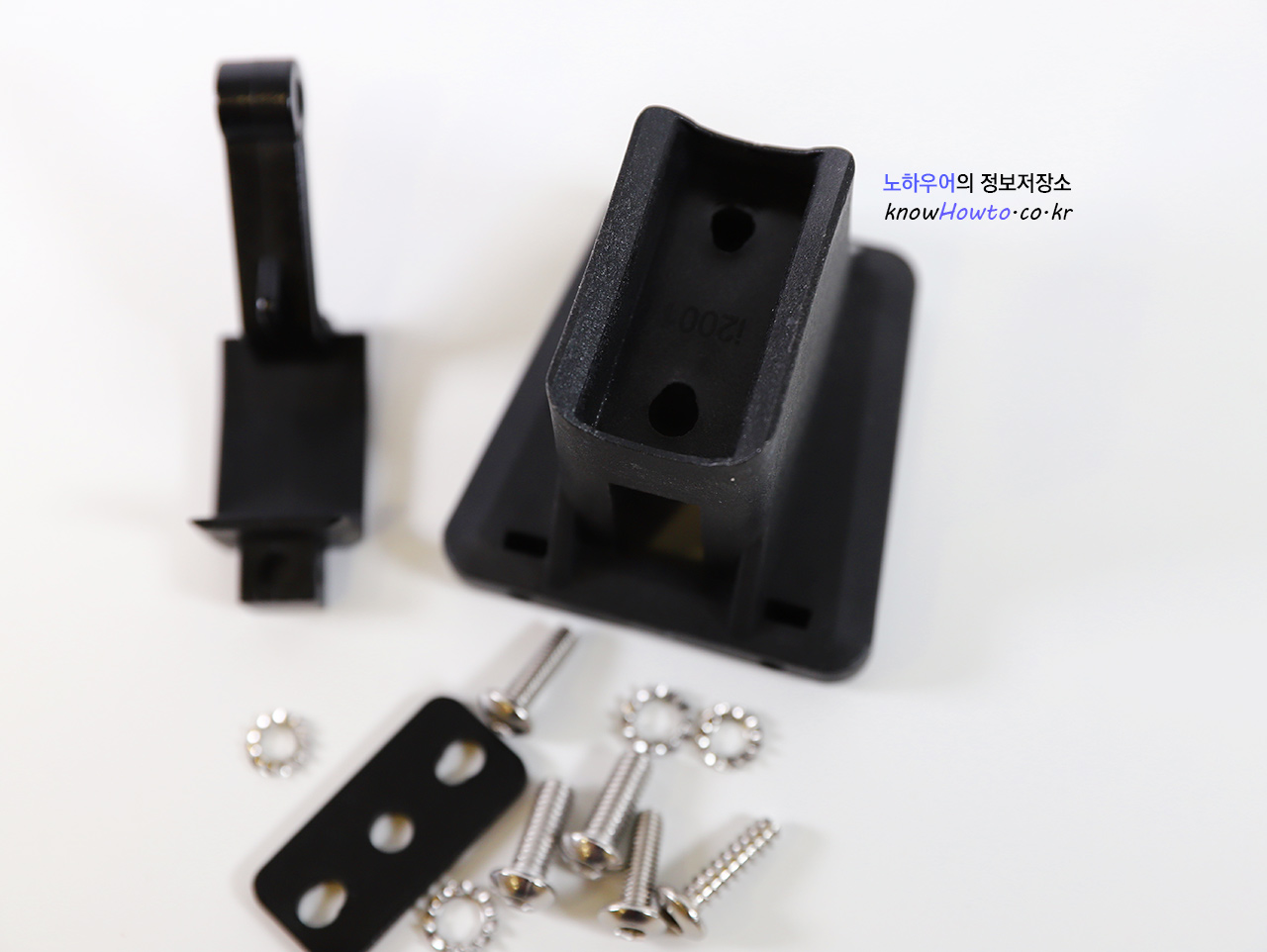

아래가 제가 추가구매트리고 캐리어블럭입니다. (#내돈내산)

트리고 캐리어블록 아답터

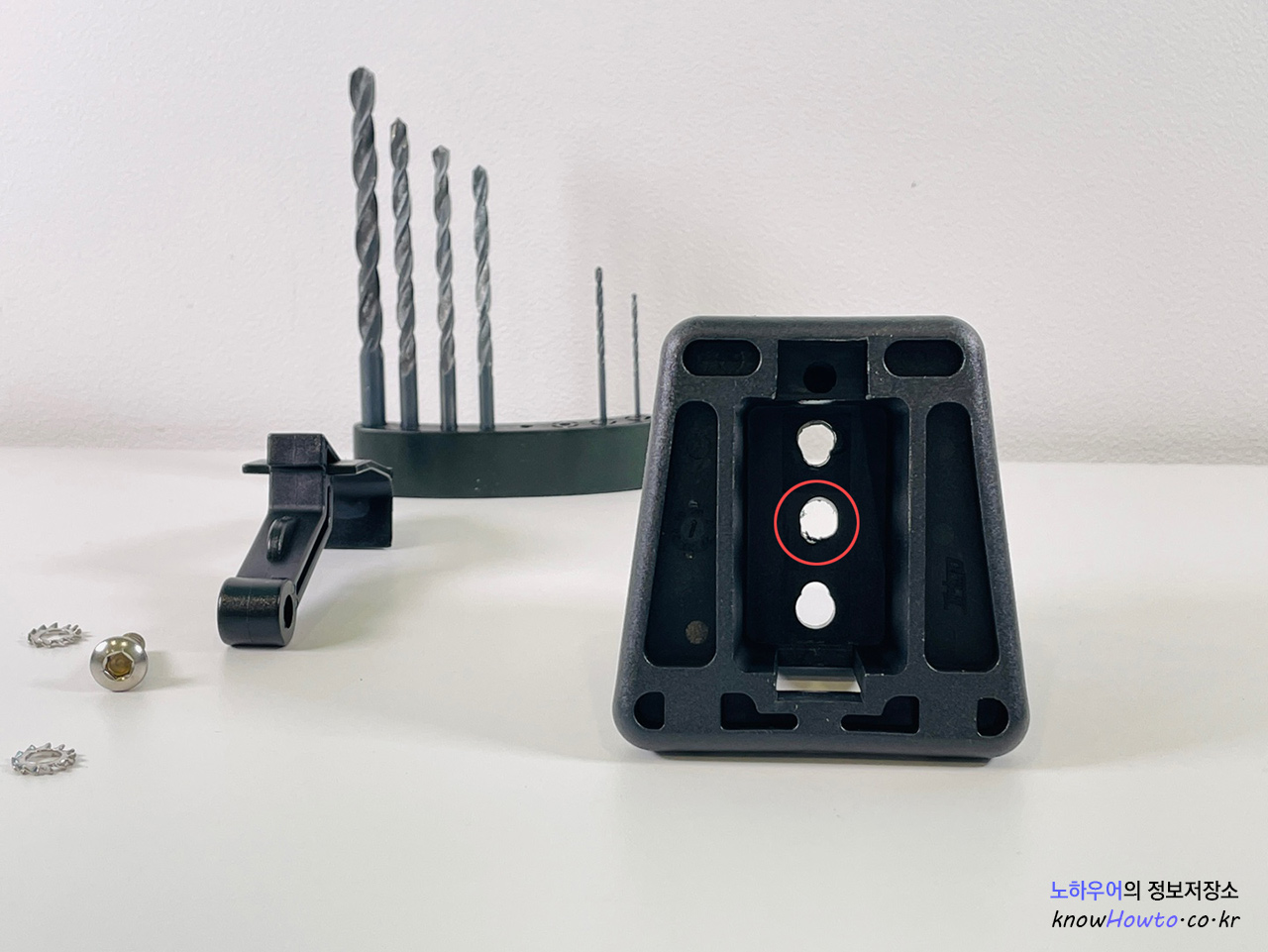

위와 같이 구멍이 2개인데 아래와 같이 드릴로 구멍을 뚫어주었습니다.

천만 다행이었던 것은 안에 쇠 지지대는 구멍이 원래 3개라는 것이죠.

그것도 M6 나사사이즈로 ㅎㅎ

그래서 쇠를 드릴로 뚫는 (플라스틱보다 좀 더 어려운) 작업은 안해도 되었습니다. ^^



티티카카 플라이트 트리고 캐리어블럭 설치



구멍은 M6나사가 딱 맞게 들어갈 수 있을 정도로만 내 주었습니다.

구멍의 위치도 아주 정확히 잘 뚫으셔야 합니다. 안그럼 헤드튜브에 설치할 때 고생합니다. ^^;

다시 한번 M6나사와 M5 나사를 아래 사진에서 비교해 보세요.

(본인 자전거에 맞는 나사가 필요합니다)

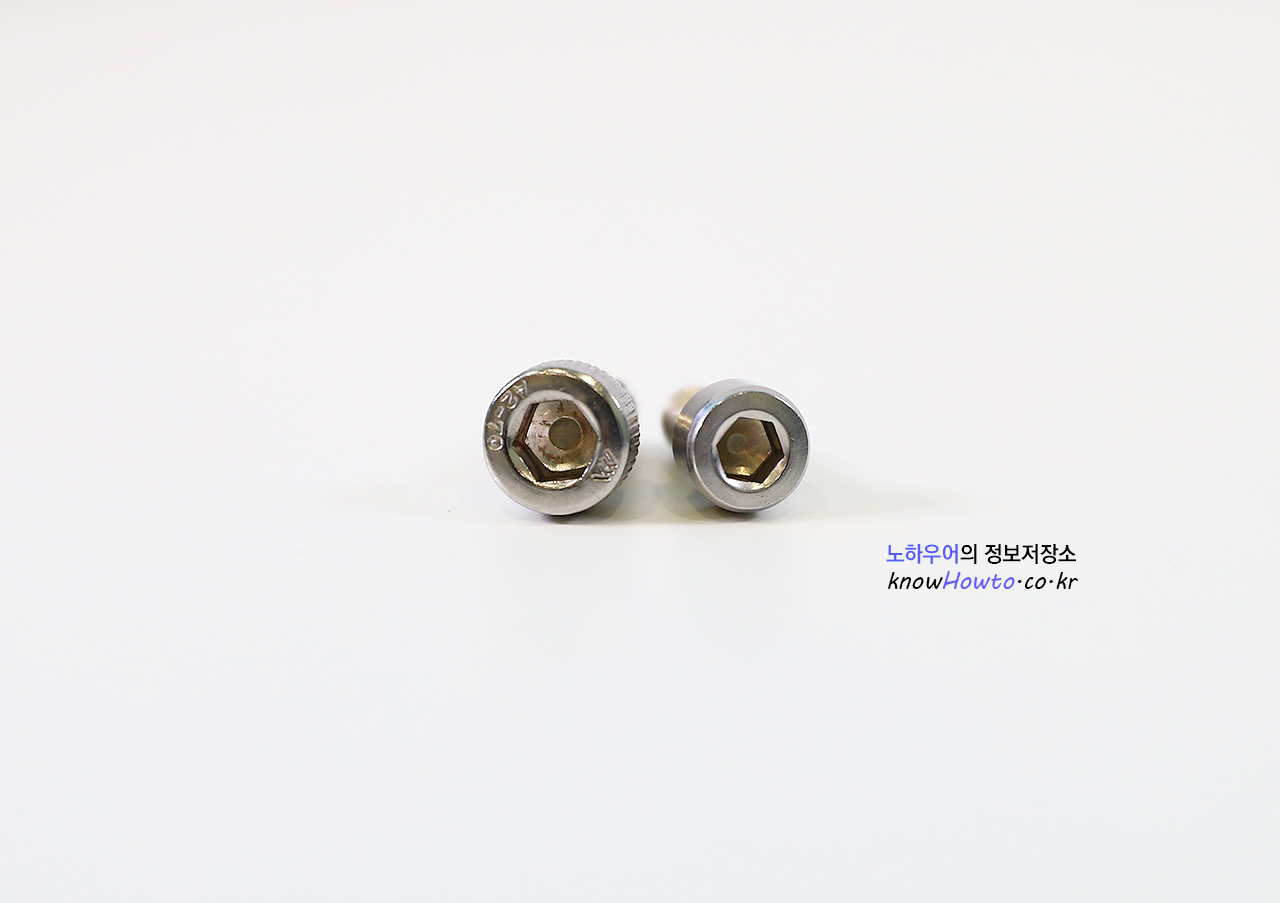

(좌) M6볼트, (우) M5 볼트



다시 한번 말씀드리지만 캐리어블럭마다 높이와 너비가 1mm 차이로 다를 수 있습니다.

잘 맞는 것으로 주문하세요!

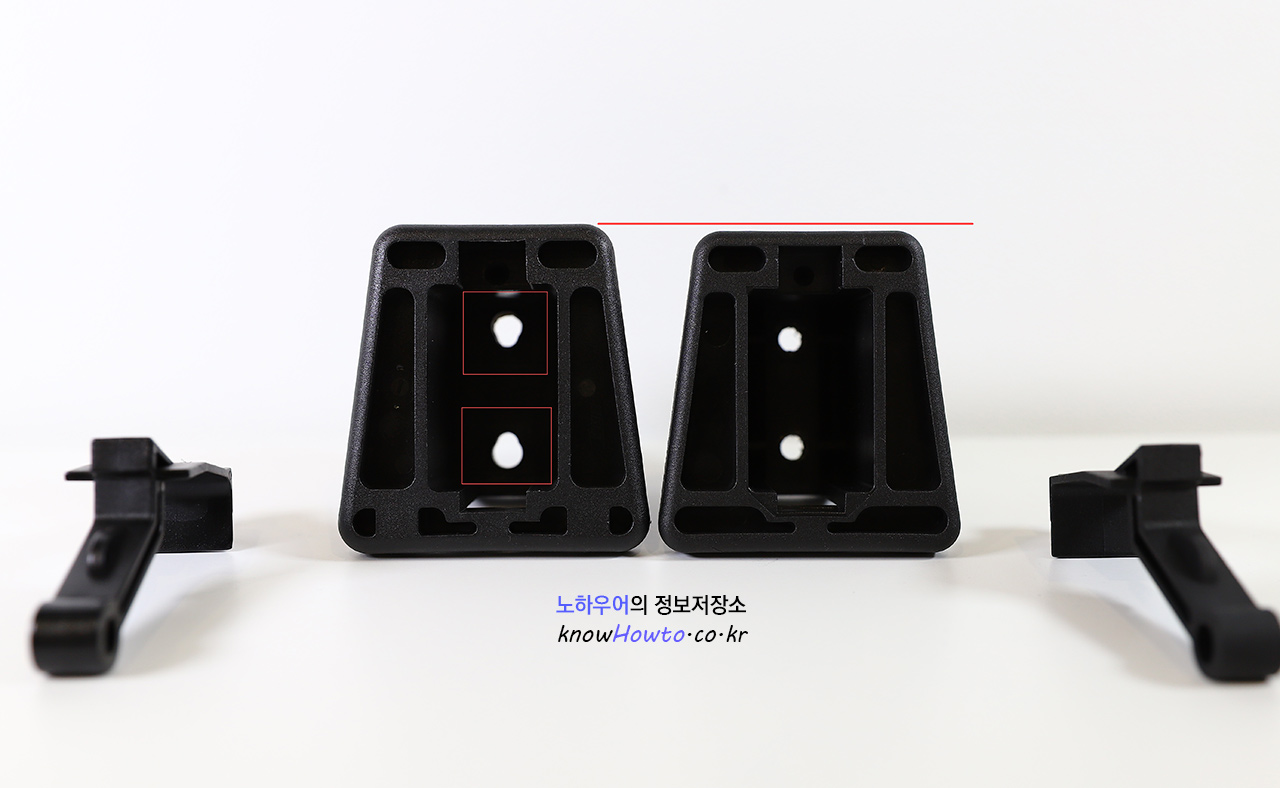

(좌) 트리고 캐리어블럭, (우) 브롬톤용 캐리어블럭




[ 티티카카 플라이트 R9 - 트리고 캐리어 블럭 설치완료! ]

이제 아래와 같이 설치가 됩니다 ㅎㅎㅎㅎ

티티카카 플라이트 트리고 캐리어블럭 설치



사진에서 보시듯이 일반적으로 설치하는 제일 상단과 제일 하단 구멍이 아니라

상단과 중앙(새로 낸 구멍)에 설치된 것을 보실 수 있습니다.



이제 레버까지 달아줍니다.

티티카카 플라이트 트리고 캐리어블럭 설치

요렇게롬 캐리어블럭 설치는 완료되었습니다.





이제 브롬톤 S Bag 가방을 달아봅니다.

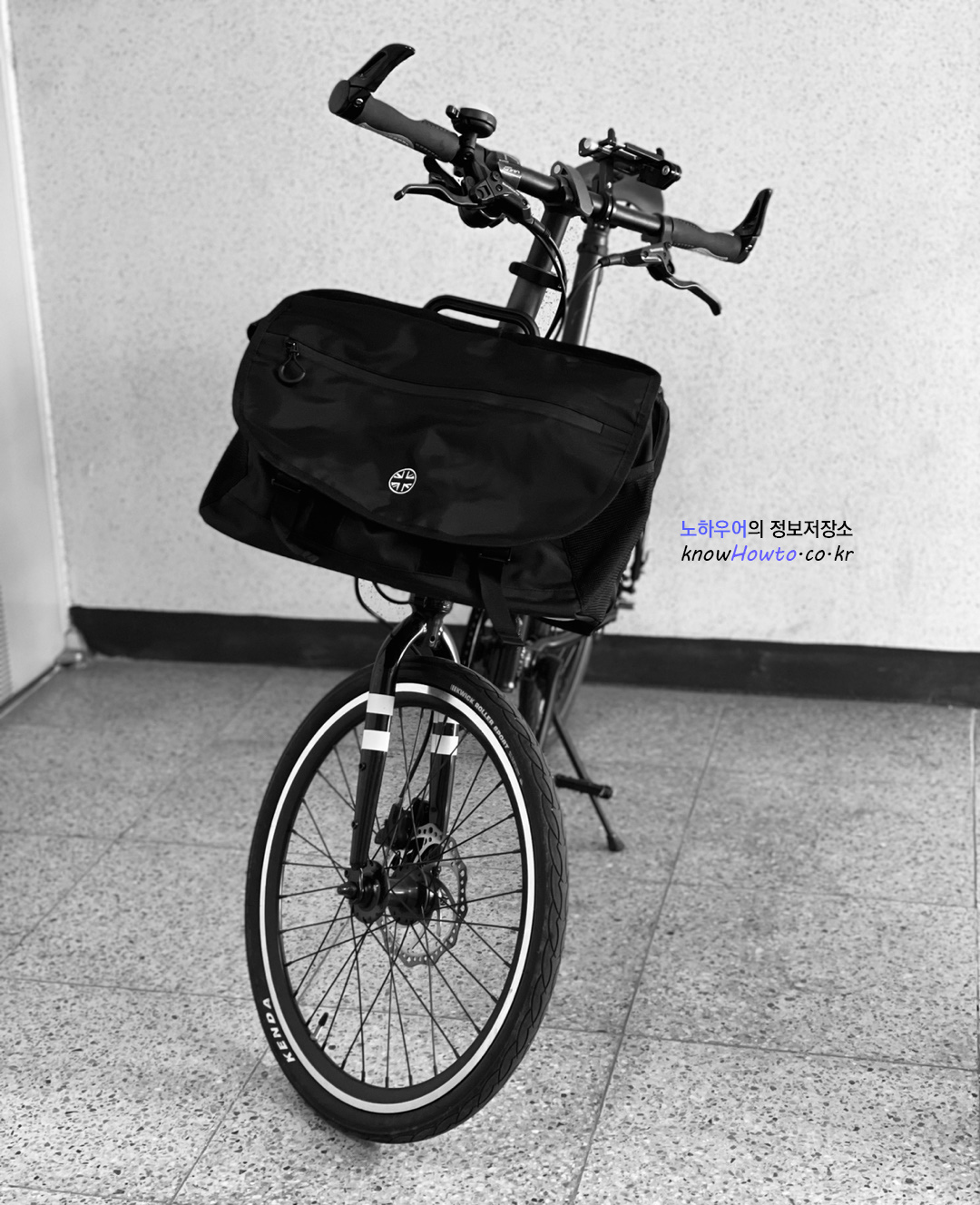

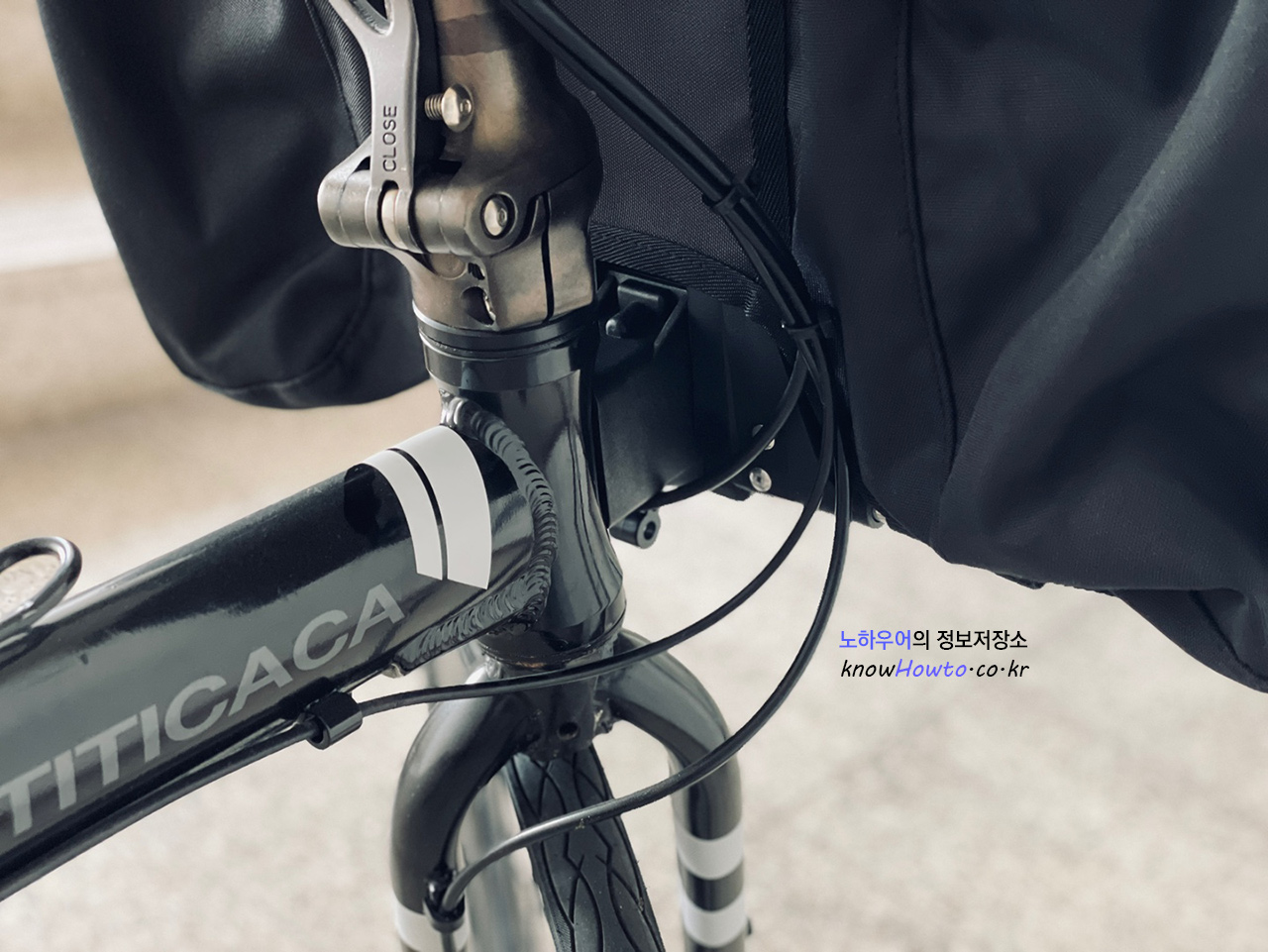

티티카카 플라이트 브롬톤 캐리어블럭 및 브롬톤 S Bag 설치



정말 이 순간은 감격의 순간이었습니다.

드디어 설치가 되다니.... ㅠ_ㅠ



이제 설치된 가방이 제대로 힘을 줘도 흔들리지 않는지, 꽉 끼워져서 진동이나 충격에 약하지 않은지 살펴봅니다.



티티카카 플라이트 브롬톤 캐리어블럭 및 브롬톤 S Bag 설치



아주 완벽하게 들어맞습니다.

지난 번 글에서 제가 트리고 캐리어블럭과 브롬톤 캐리어블럭이 1mm 크기 차이가 난다고 말씀드렸는데

오히려 트리고 캐리어블럭이 1mm커서 더 꽉 끼게 맞습니다.

가방을 끼울 때는 살짝 눌러주면 되고요, 뺄 때는 레더 방기면서 위로 들어올리면 사삭 부드럽게 빠집니다.

꽉 끼워져서 오히려 더 안정감이 있는 듯 합니다. ^^




[ 티티카카 플라이트 R9 - 브롬톤 캐리어블럭 아답터 설치 ]

이번에는 브롬톤 캐리어블럭에 맞는 자작 DIY 가방을 만들기 위해 추가구매한 (#내돈내산)

캐리어블럭 아답터를 설치해 봅니다.

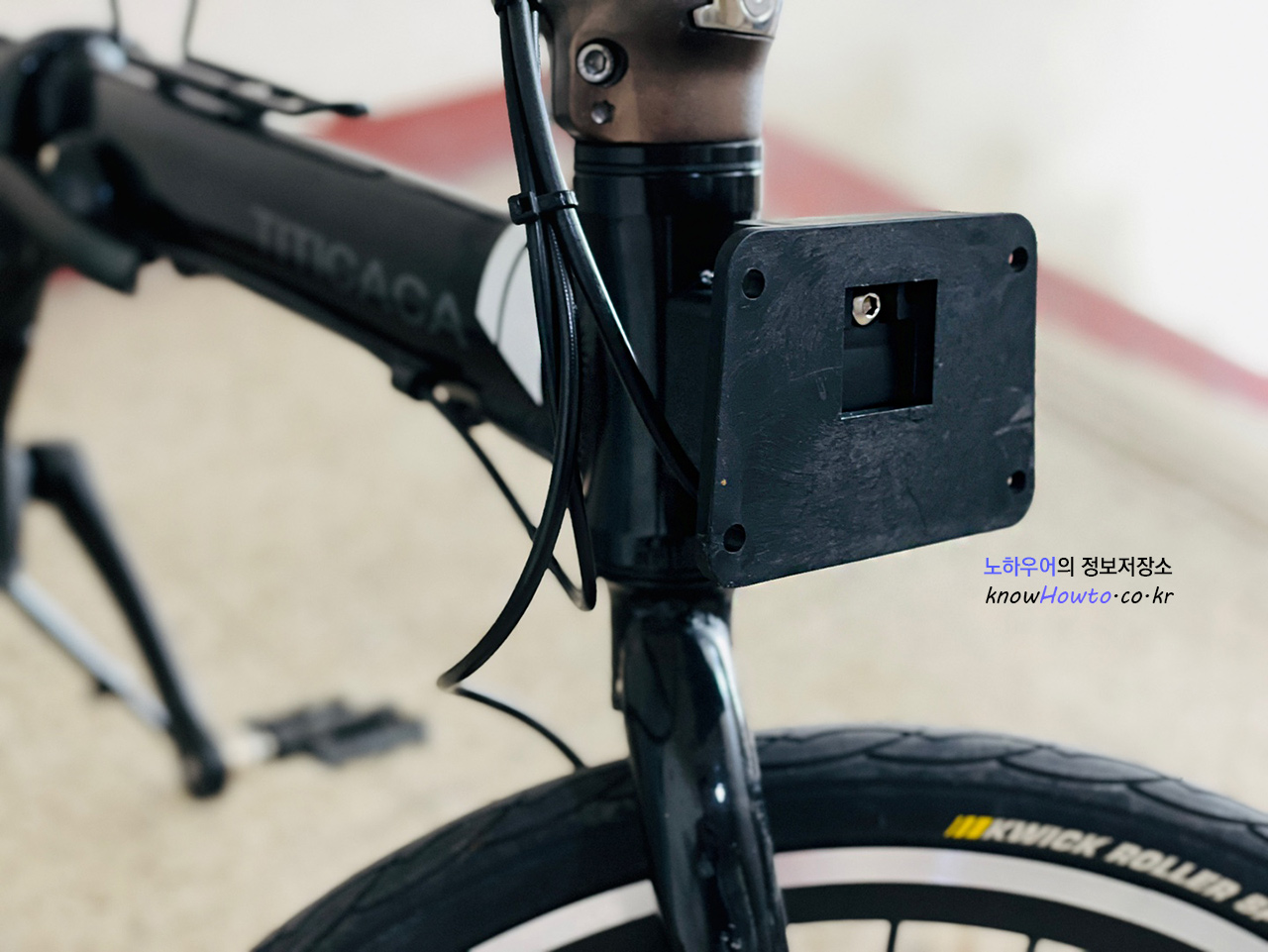

티티카카 플라이트 브롬톤 캐리어블럭 아답터 설치

아주 잘 들어맞는 것을 볼 수 있습니다.

이 캐리어블럭 아답터를 사용하여 티티카카에 장착할 DIY 카메라 가방을 만들 예정입니다.

(곧 포스팅 올라갑니다~)

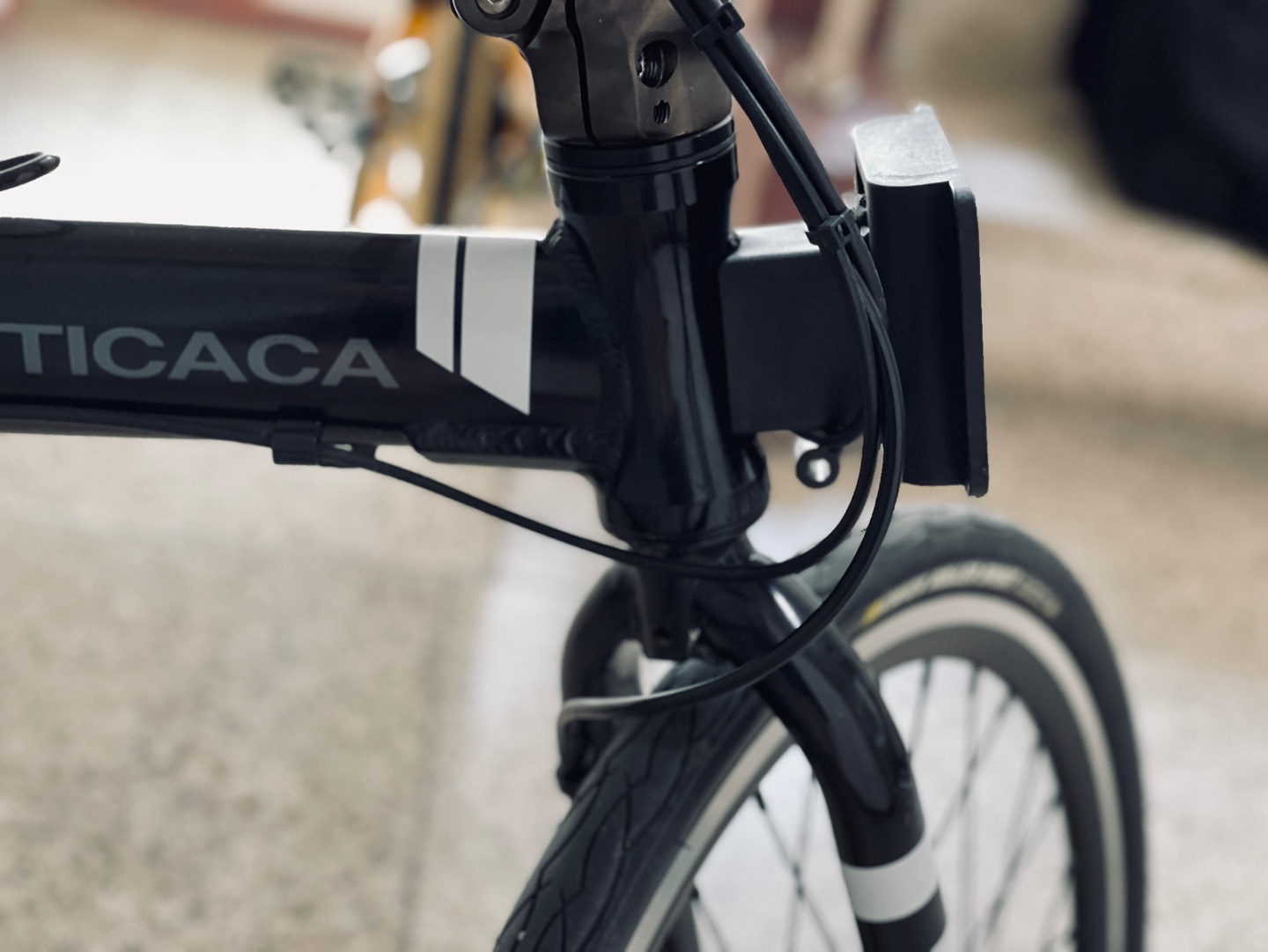

티티카카 플라이트 브롬톤 캐리어블럭 아답터 설치

옆에서 봐도 잘 맞고

티티카카 플라이트 브롬톤 캐리어블럭 아답터 설치

뒤에서 봐도 잘 맞습니다.

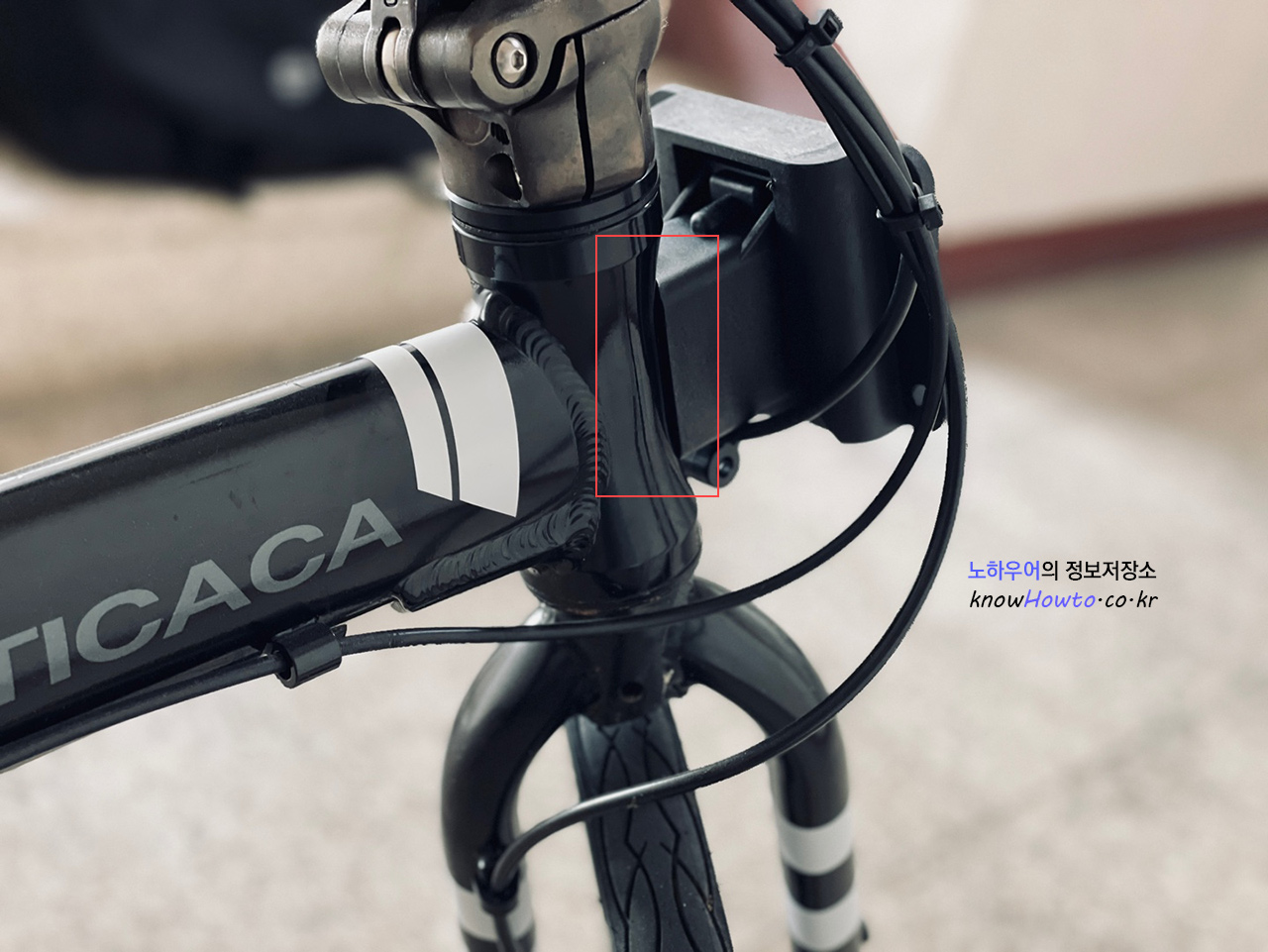

캐리어블럭 설치 시, 중요한 것은 위 사진과 같이

유격 없이 캐리어블록과 자전거 몸체가 완전히 결합되어야 합니다.


브롬톤 캐리어블록 구매링크는 아래 참고하세요! 1만 (https://coupa.ng/b0JYx4)



QDY Brompton 용 내구성있는 자전거 전면 캐리어 브래킷 블록 마운팅 하드웨어

COUPANG

www.coupang.com

브롬톤 캐리어블록 아답터 플레이트 구매링크는 아래 참고하세요! 1.2만 (https://coupa.ng/b0JYG6)



Brompton 접이식 자전거 가방 랙 홀더 ABS 전면 캐리어 블록 장착 용 자전거 캐리어 블록 어댑터

COUPANG

www.coupang.com

트리고 캐리어블록 아답터 플레이트 구매링크는 아래 참고하세요! (https://coupa.ng/b0JYO6)





Brompton 3sixty 수하물 가방 브래킷 수정 용 TRIGO 합금 전면 캐리어 블록 어댑터 마운트 자전거 가방

COUPANG

www.coupang.com

* 파트너스 활동으로 일정 수익을 공유받을 수 있습니다.


[ 마무리하며, 티티카카 플라이트에 캐리어블럭 설치 ]



캐리어블럭은 앞에 각종 악세사리와 가방 등을 달 수 있게 해주는 엄청난 제품입니다.

제가 제 미니벨로에 가장 달고 싶었던 악세사리였죠.



그런데, 저처럼 급하게 주문을 하시면 저처럼 매우 고생을 하실 수 있습니다.

저는 총 4차례의 실패를 거쳤고, 5차에 성공하였습니다. ^^;;;;



부디 여러분은 제 글을 보시고 저와 같은 실수는 하지 않으시길 바랍니다. ㅠ

오늘은 제가 삽질 끝 성공한 티티카카에 브롬톤 캐리어 블록과 브롬톤 S Bag 설치 후기였습니다.



다음 포스팅은 브롬톤 캐리어블록 아답터를 이용한 DIY 자작 카메라 가방 제작기 입니다.

아울러 제가 신규로 들인 미니벨로 티티카카 업그레이드 과정을 블로그에 계속 포스팅 할 예정이니 기대해 주세요~



도움이 되셨다면 좋아요, 궁금하신 점은 댓글 부탁드립니다~

더 좋은 정보로 또 찾아뵙겠습니다~! ;)
