브롬톤 외장7단 튜닝(2) - 크랭크 비비 교체 방법

by 노하우어 2022. 7. 23.

안녕하세요, 미니벨로 자덕 '노하우어'입니다!

미니벨로 자덕으로서 각종 삽질과정과 수리, 정비, 튜닝과정을 연재하고 있습니다.



요번 시리즈는 브롬톤 블랙에디션 터키시그린을 베이스로 한 미니벨로 튜닝기 Part V 입니다. ^^



오늘은 브롬톤 외장7단 튜닝 시리즈의 옵셔널(Optional) 포스팅으로

브롬톤 크랭크, 비비 교체 방법에 대해 자세히 리뷰해 보겠습니다.



옵셔널이라는 이야기는 외장화에 있어서 크랭크셋과 비비 교체는 필수는 아님을 뜻합니다. ^^

하지만, 저는 경량화와 향후 튜닝 호환성, 구름성을 위해 교체했습니다.



자린이도 할 수 있는 노하우어의 튜닝기, 시작해 보겠습니다!!

출발~~~

브롬톤 외장7단 외장화 튜닝 방법 총정리

제 블로그의 목표는 제가 빡세게 조사하고 정리한 정보를
여러분들에게 깔끔하게! 한방에! 전달하는 것입니다.
오늘도 기대해 주세요~  ;)




[ 브롬톤 크랭크 교체 방법 ]

1. 크랭크 분해에 필요한 공구를 준비합니다.

브롬톤 외장7단 외장화 튜닝 방법 총정리
외장비비 공구



크랭크 분해를 위해서는 일단 위와 같은 공구와 육각렌치 세트가 필요합니다.

구매가 필요하신 분은 아래 링크에서 제품을 참고하시고 원하시는 제품으로 구매하시면 됩니다.



참고로 육각렌치는 좋은 제품을 구매하셔야 나중에 고생하지 않습니다.

크랭크 분해 공구는 저도 저렴이를 사용중인데 별 문제가 없습니다~ ^^



크랭크암 분해 공구, 7천원 (https://link.coupang.com/a/tzfGc)



사각/옥타비비 겸용 자전거 크랭크 분리공구

COUPANG

www.coupang.com

바이크핸즈 육각렌치세트, 1.3만 (https://link.coupang.com/a/tzfMw)



BIKEHAND 육각렌치

COUPANG

www.coupang.com

비엠웍스 고강도 컬러 육각렌치 세트, 1.7만 (https://coupa.ng/cbrdrd)



비엠웍스 고강도 육각렌치 세트 L9

COUPANG

www.coupang.com

Toopre BB공구 세트, 2만원 (https://link.coupang.com/a/tzhNp)



바텀 브래킷 브라켓 toopre 자전거 다기능 bb 렌치 도구 shimano bbr60 mt800 mt9100 xdr da tl-fc25 tl-fc24 bb 수

COUPANG

www.coupang.com

* 파트너스 활동으로 일정 수익을 공유받을 수 있습니다.

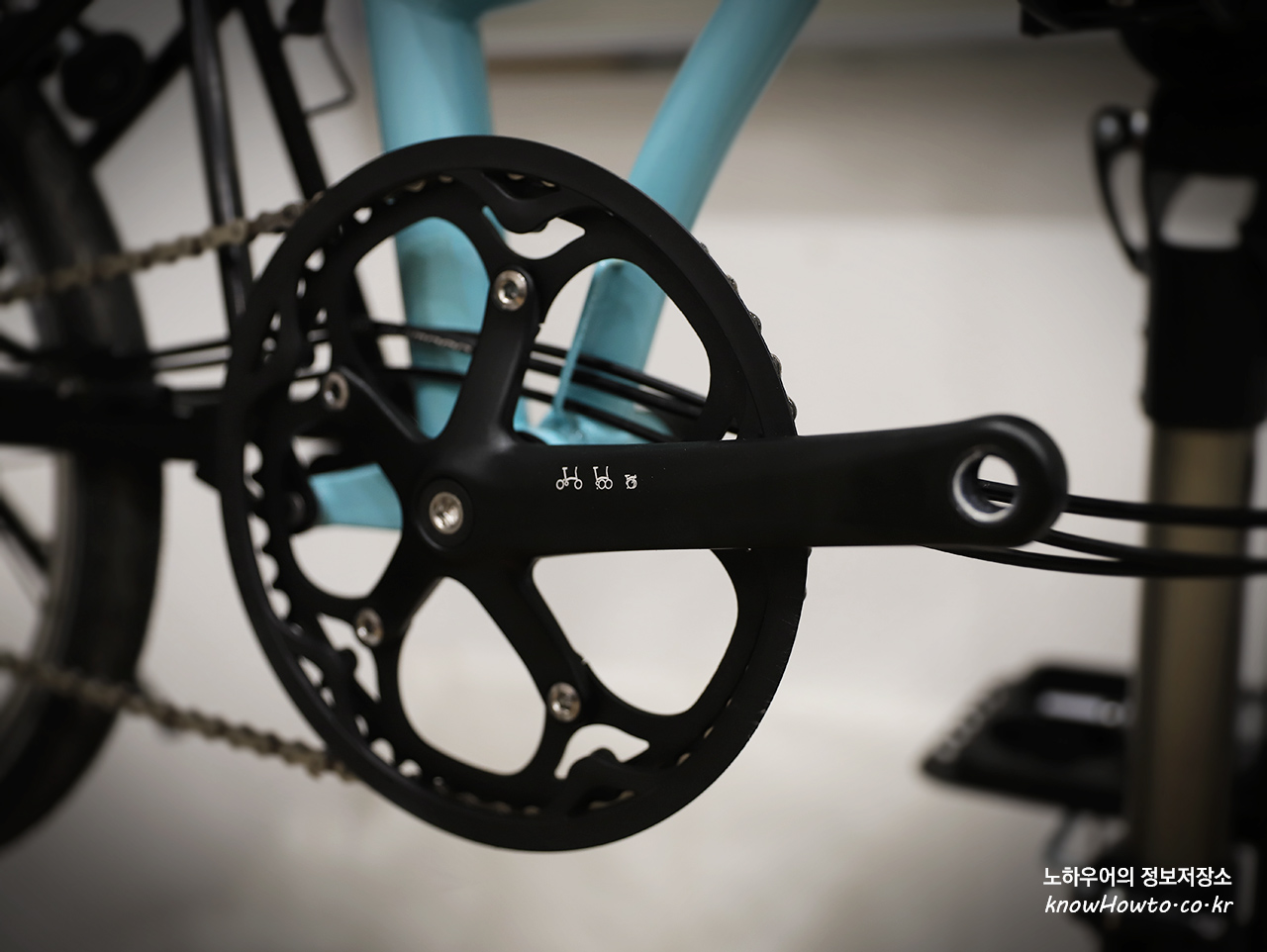

2. 공구가 준비되었다면 페달을 먼저 제거합니다.



페달을 먼저 제거하는 이유는

a) 괜히 크랭크 제거 작업하다가 페달에 긁히지 않기 위함이고

b) 크랭크와 페달을 같이 제거하면 나중에 페달만 제거하기 불편하기 때문입니다.

브롬톤 외장7단 크랭크셋 교체

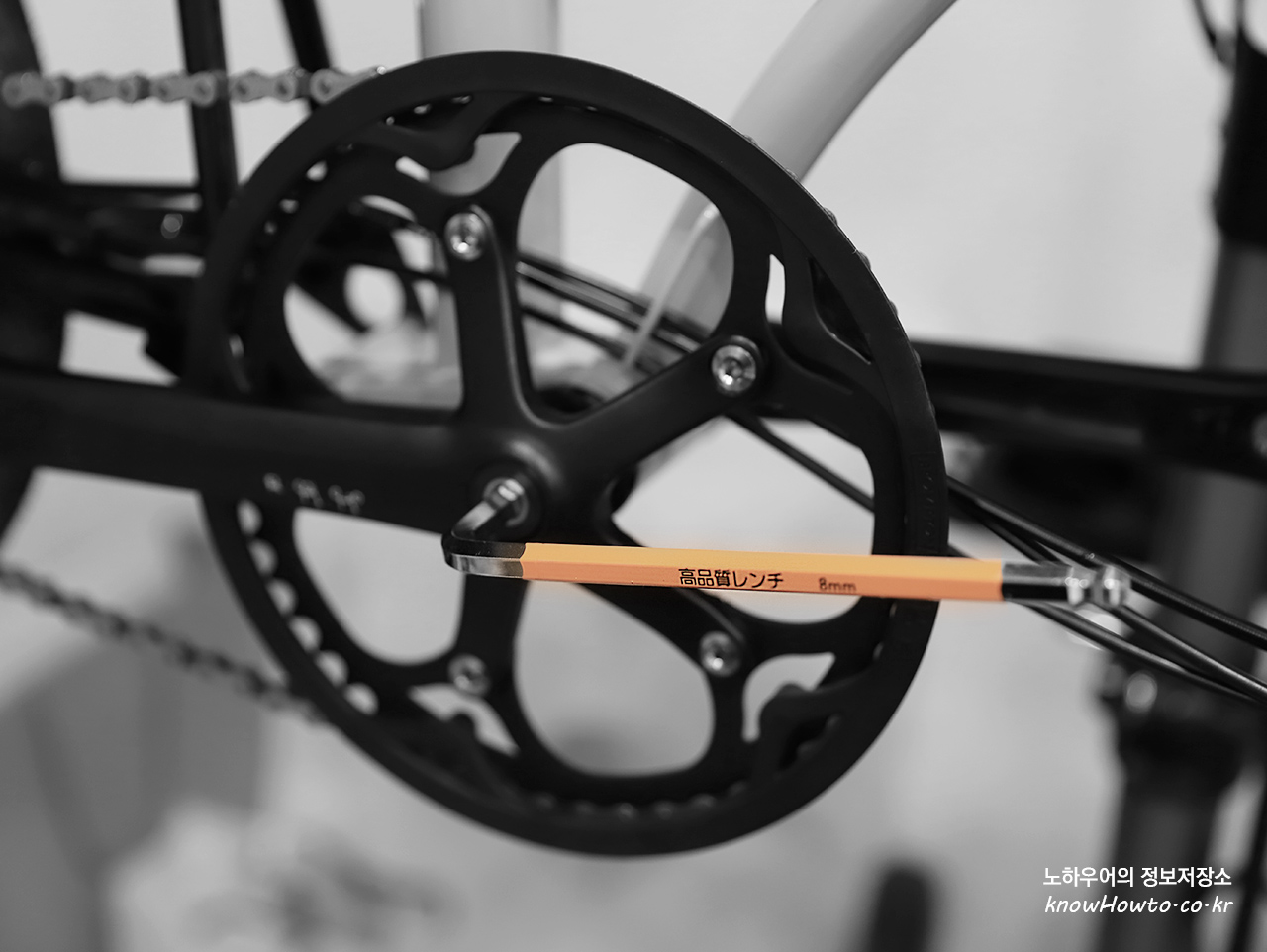

3. 크랭크 캡을 제거합니다.

아래와 같이 육각렌치를 사용하여 제거할 수 있습니다.

브롬톤 외장7단 크랭크셋 교체

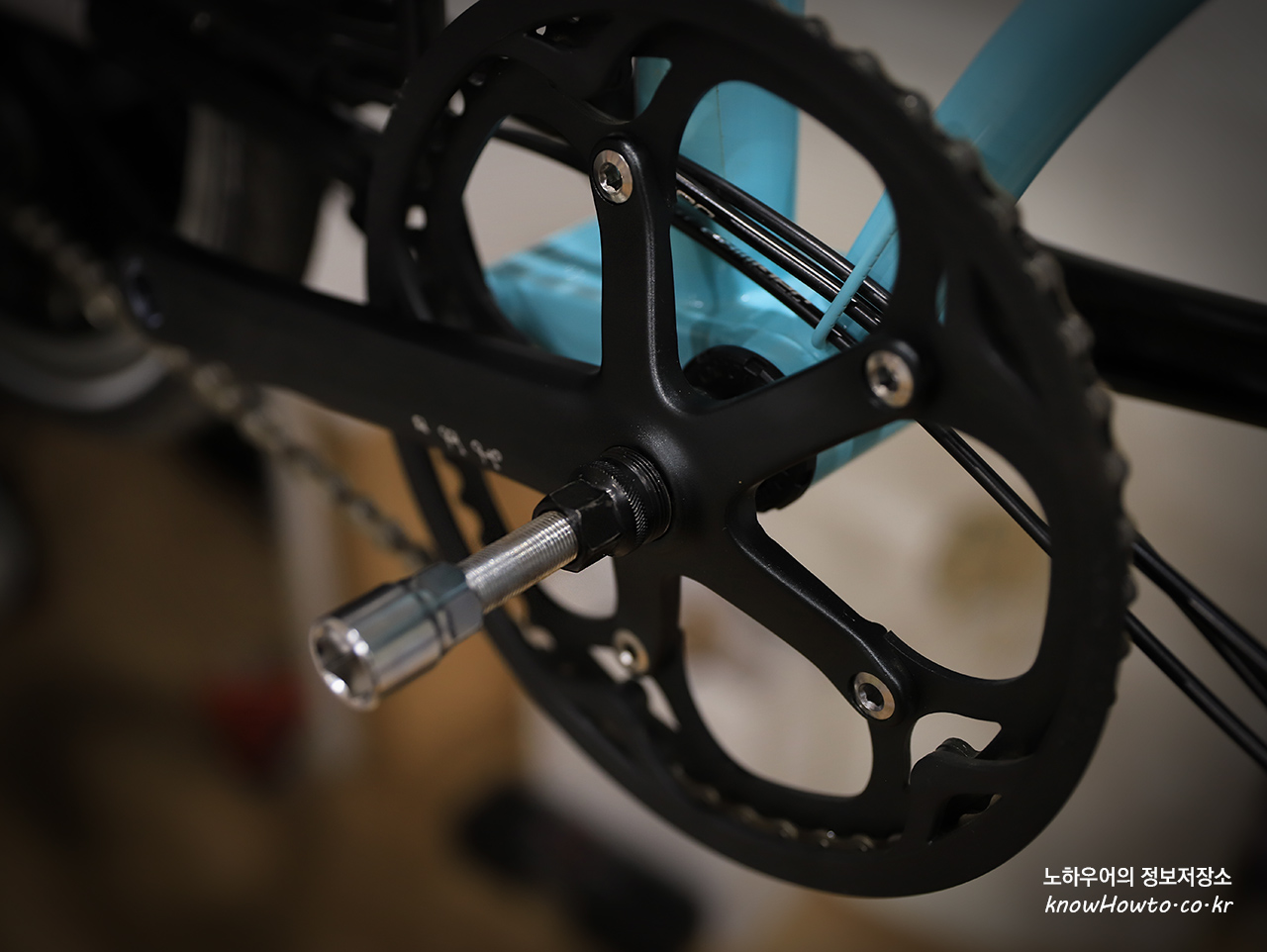

4. 크랭크 제거 툴을 크랭크에 삽입합니다.

아래와 같이 장착하고 손으로 최대한 조여줍니다.

브롬톤 외장7단 크랭크셋 교체

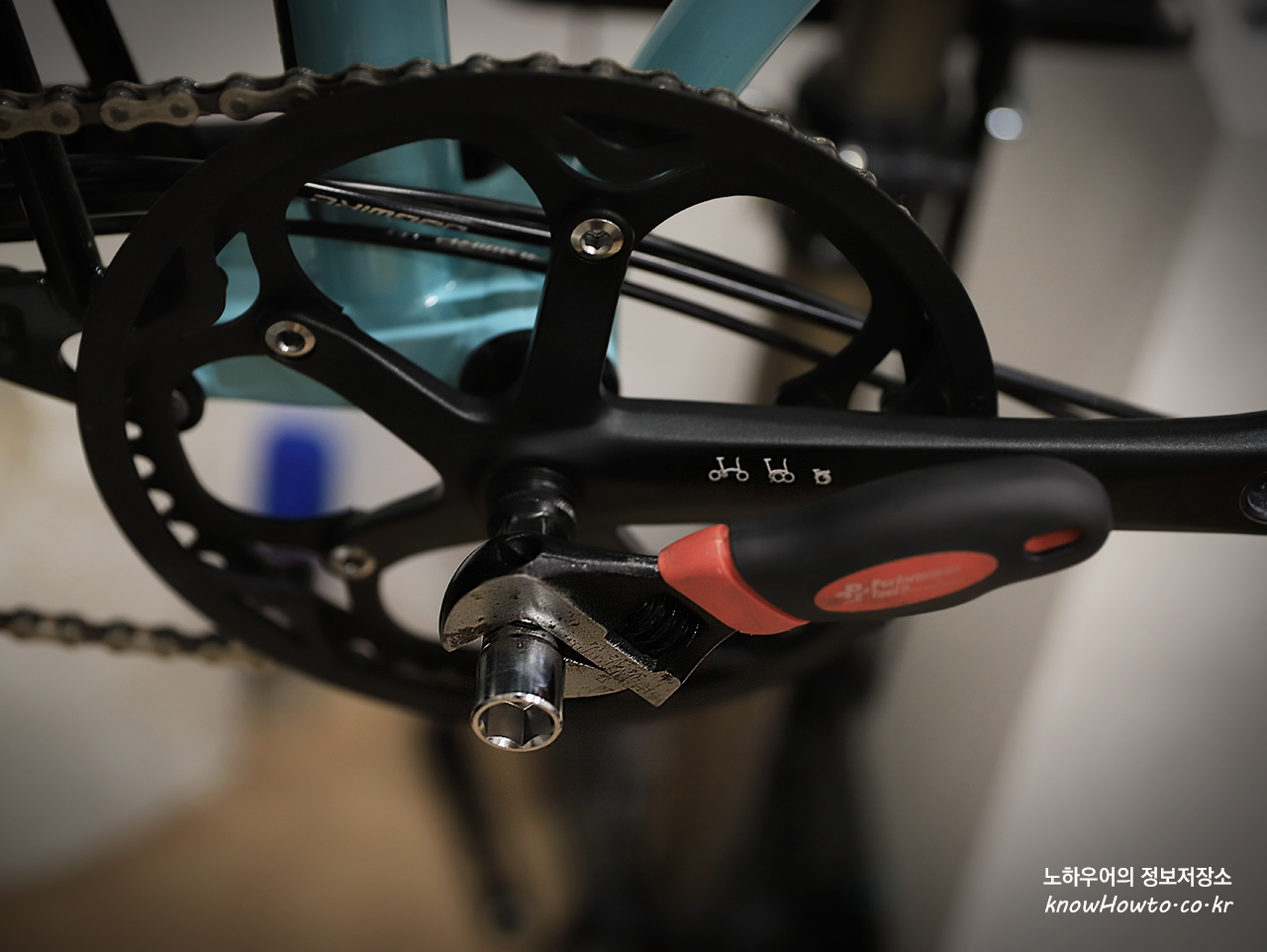

5. 크랭크 제거 툴을 스패너를 이용하여 강하게 조여줍니다.

이제 손으로 더 안돌아간다면 아래와 같이 스패너로 이제 조여줍니다.

이렇게 조여주면 크랭크 제거 툴이 사각비비를 밀어주면서 크랭크가 탈거됩니다.

브롬톤 외장7단 크랭크셋 교체

6. 크랭크 탈거 완료

반대방향도 동일하게 작업하시면 됩니다.

브롬톤 외장7단 크랭크셋 교체


[ 브롬톤 비비 교체 방법 ]

1. 브롬톤 비비 제거용 공구를 준비합니다.

저는 비비제거 툴은 저렴이를 사용했었는데 이번에 제대로 된 파크툴로 구매했습니다.

구매해서 사용해보니 역시 파크툴입니다.

저처럼 저렴이 사서 몸고생 하지 마시고 한방에 가시길 추천드립니다.

(저렴이 비비툴로도 고생해서 7-8대 이상 비비를 분해한 것 같긴 합니다 ^^;;;)



파크툴 BBT-22, 2.3만 (https://link.coupang.com/a/tzgS1)



파크툴 2022 비비툴 BBT-22

COUPANG

www.coupang.com

* 파트너스 활동으로 일정 수익을 공유받을 수 있습니다

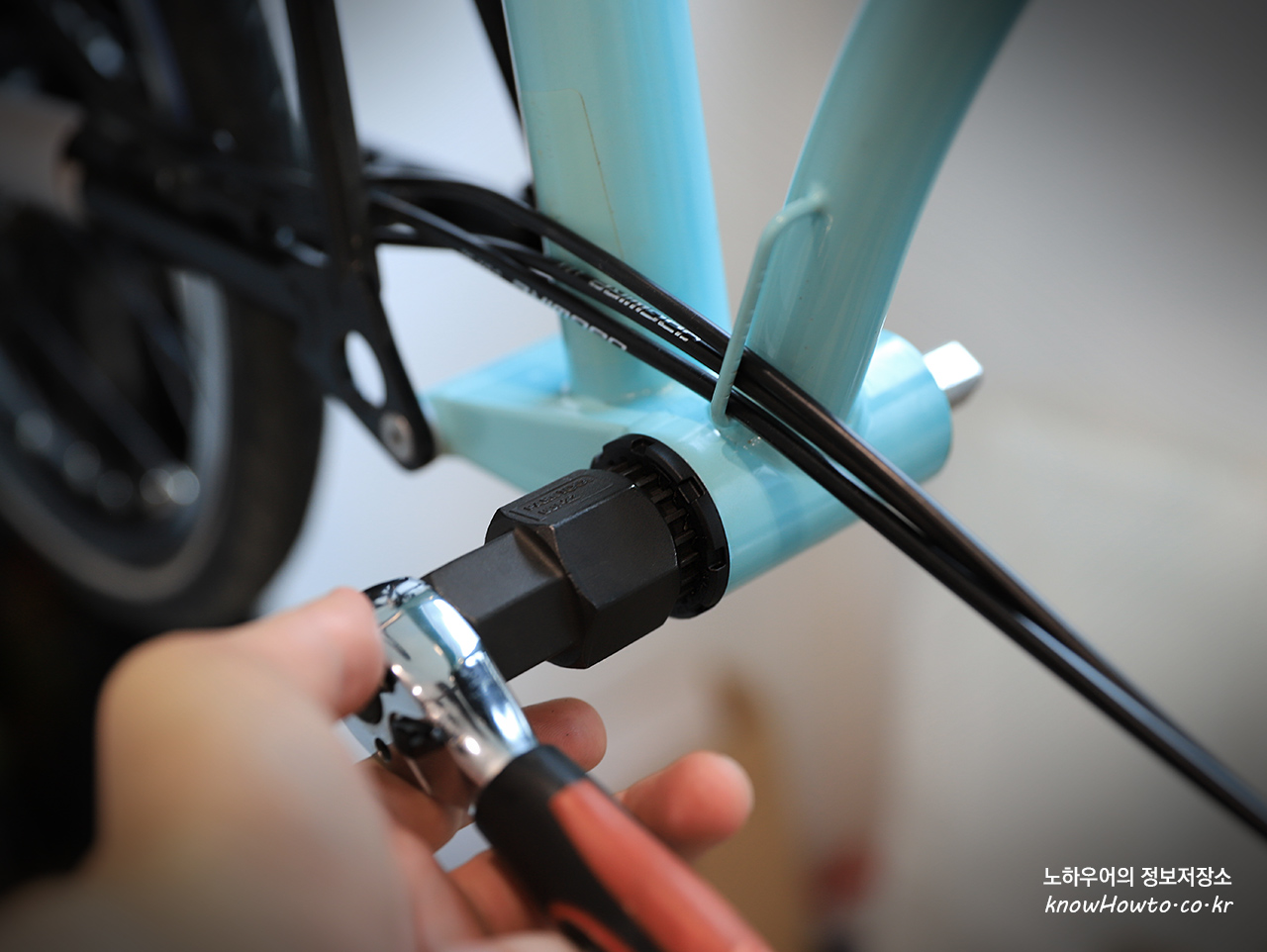

2. 아래와 같이 비비에 꽉 물리도록 결착하고 렌치를 이용하여 힘차게 돌려줍니다.

비비는 보통 강하게 결착된 경우가 많으므로 힘을 제대로 실어야 합니다.

저는 아래와 같이 작업대 걸고 작업하는데 안풀려서, 바닥에 자전거를 내려놓고 온몸에 힘을 실어 누르니 풀렸습니다.

참고로 렌치도 길이가 길 수록 지렛대의 원리로 쉽게 풀립니다.

사진처럼 작은 렌치의 경우 지렛대를 꽂아서 돌려주시면 훨씬 쉽게 풀립니다.

브롬톤 외장7단 비비 교체

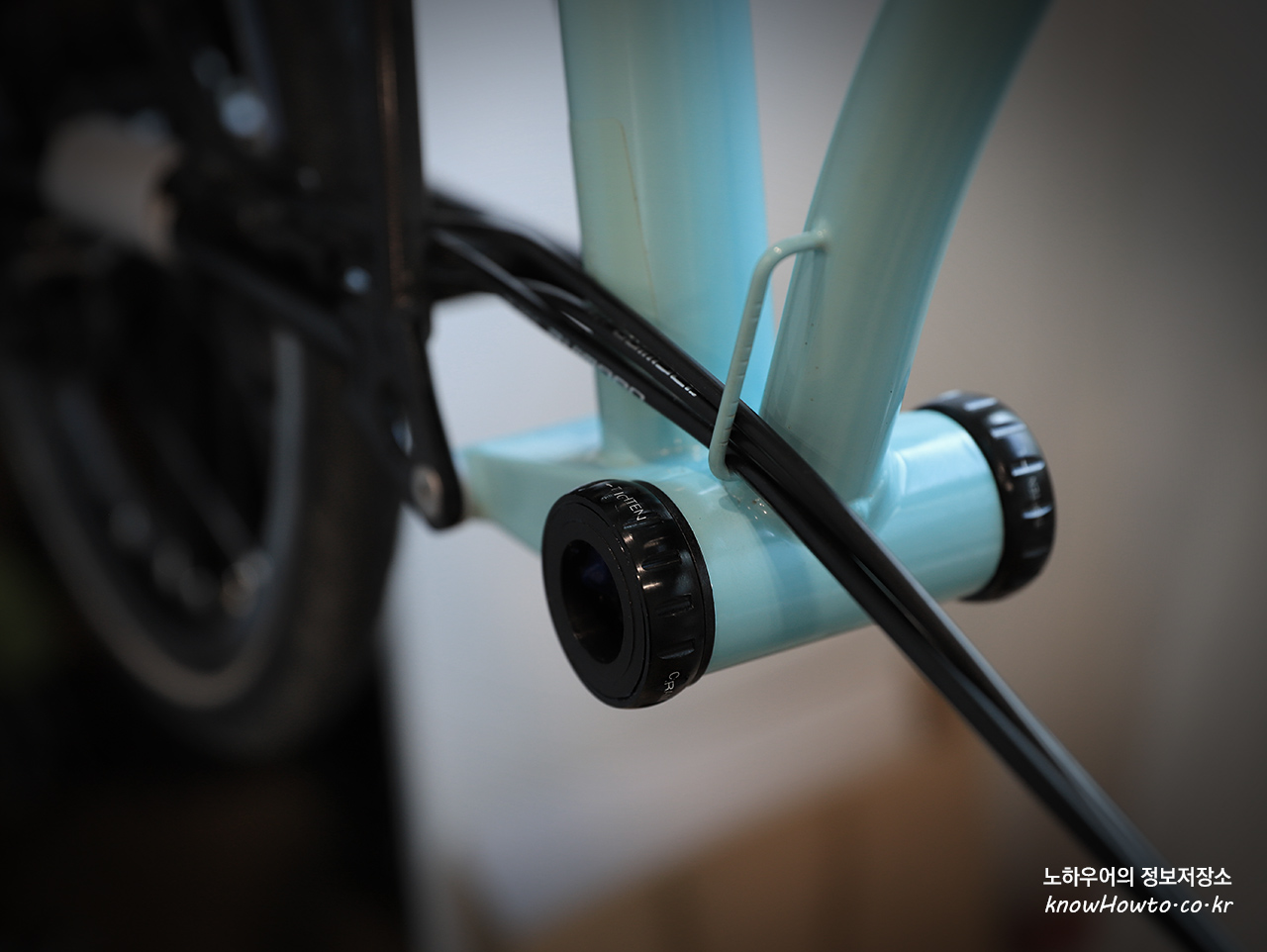

3. 이제 새 외장비비를 장착합니다.

일단은 양쪽에 스페이서를 하나씩 넣어주었습니다.

이는 외장7단의 체인라인을 맞추기 위함입니다.

비비를 장착할 때에는 위에서 설명드린 BB공구가 필요합니다.

브롬톤 외장7단 비비 교체

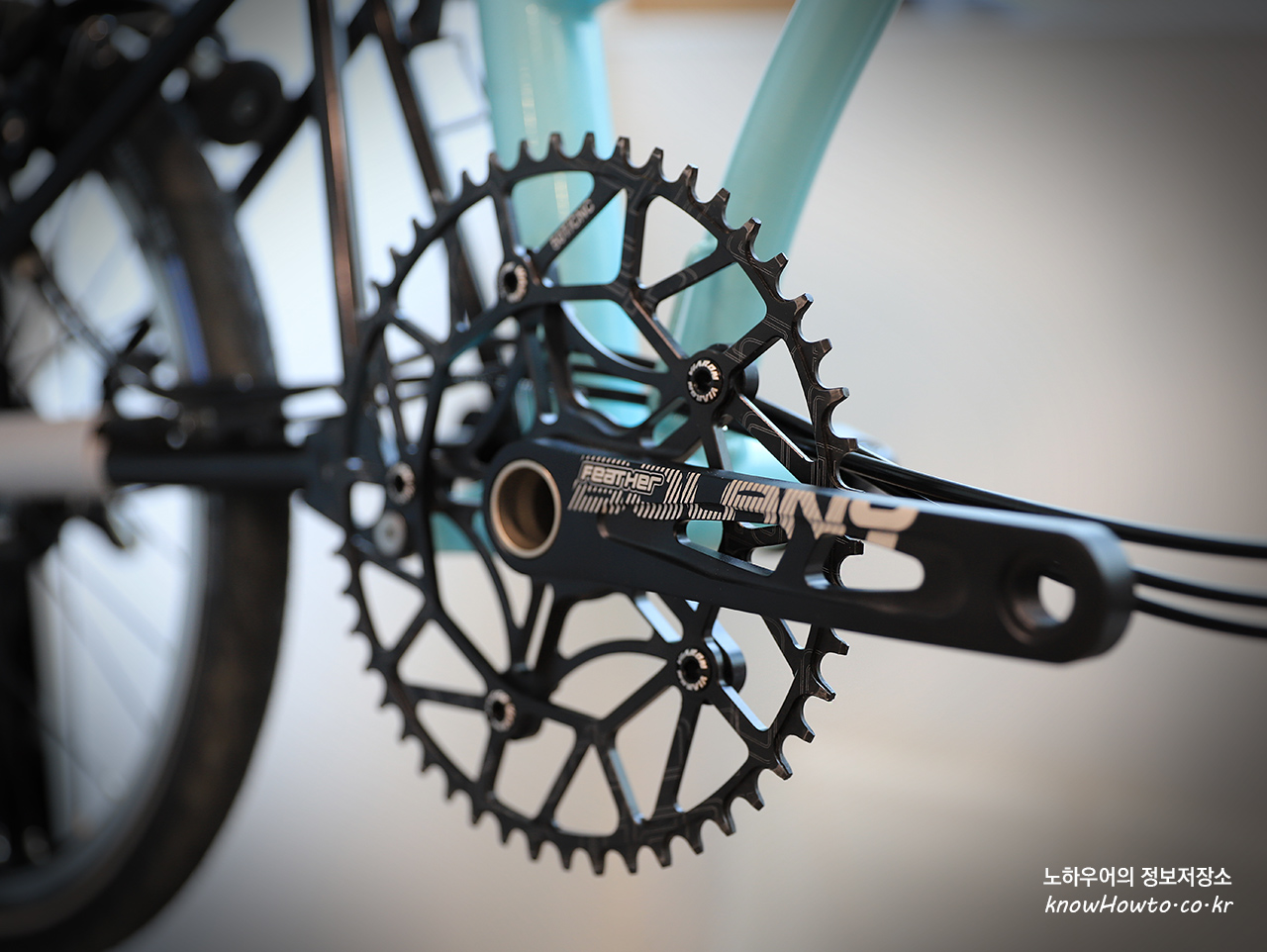

4. 이제 새 크랭크셋을 장착합니다.



브롬톤 크랭크 비비 교체



어렵지 않죠?

공구만 갖추고 있다면, 그리고 방법만 제대로 안다면 브롬톤 크랭크셋, 비비 교체 어렵지 않습니다~

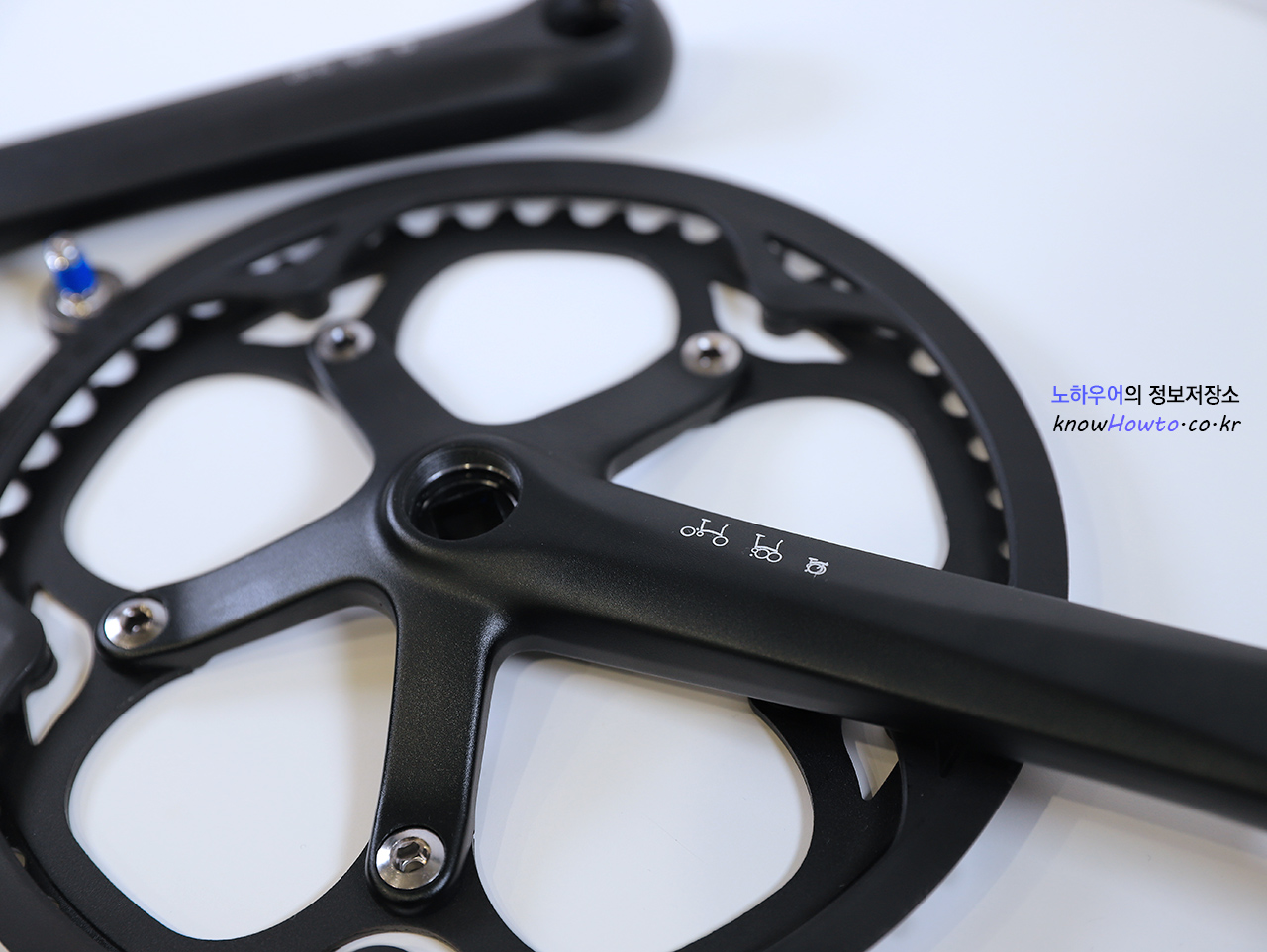

볼라니 크랭크셋은 원래 버디에 많이 사용하던 것을 버디동에서 보고

제가 파이크에 처음으로(?) 쓴 이후 제 포스팅을 통해 널리 퍼져서~

이젠 많은 분들이 파이크에 사용해서 완전히 검증된(?) 제품입니다. ^^

저도 파이크에 사용하고 만족해서 브롬톤에 추가 구매해서 달았고, 친구 파이크에도 달아주었습니다~

세라믹비비도 포함되어져 있고, 가성비 최고라 강력 추천합니다!



볼라니 크랭크셋 구매 링크 : https://s.click.aliexpress.com/e/_Dl5zz8L



56.97US $ 45% OFF|Bolany Crankset Folding Bicycle Crank 170mm 130bcd 5 Bolts Aluminum Alloy Bottom Bracket Ceramic Bearing Cnc A

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



저의 정리가 또 다른 분들께 도움이 되었으면 합니다. (_ _)

브롬톤 외장7단은 참고로 이미 완성하였으며

시리즈로 브롬톤 외장7단 튜닝기를 계속 포스팅 하겠습니다!



도움이 되셨다면 좋아요, 궁금하신 점은 댓글 부탁드립니다~

더 좋은 정보로 또 찾아뵙겠습니다~! ;)
